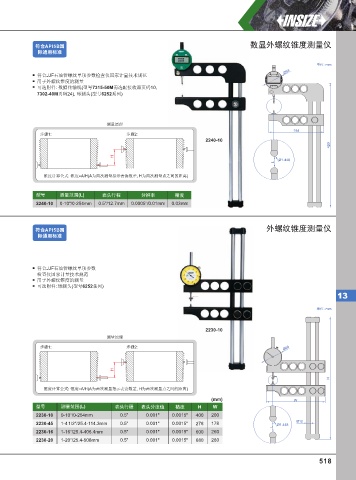

符合API5B国 数显外螺纹锥度测量仪
际通⽤标准

单位: mm
Ø58
符合JJF石油管螺纹单项参数检查仪国家计量技术规范
用于外螺纹锥度的测量
可选附件: 数据传输线(型号7315-50M需选配接收器页码10,
7302-40M页码24), 球测头(型号6252系列)

测量原理
184
步骤1: 步骤2:
2240-10
420
H
Ø1.448
L

锥度计算公式: 锥度=A/H(A为两次测量指示表读数差, H为两次测量点之间的距离)

型号 测量范围( ) 表头行程 分辨率 精度
L
2240-10 0-10"/0-254mm 0.5"/12.7mm 0.0005"/0.01mm 0.03mm

符合API5B国 外螺纹锥度测量仪
际通⽤标准

符合JJF石油管螺纹单项参数
检查仪国家计量技术规范
用于外螺纹锥度的测量
可选附件: 球测头(型号6252系列)
13

单位: mm

2230-10
测量原理
步骤1: 步骤2: Ø60

H
H
锥度计算公式: 锥度=A/H(A为两次测量指示表读数差, H为两次测量点之间的距离)
(mm) W
型号 测量范围( ) 表头行程 表头分度值 精度 H W
L
2230-10 0-10"/0-254mm 0.5" 0.001" 0.0015" 400 200
Ø12
2230-45 1-4 1/2"/25.4-114.3mm 0.5" 0.001" 0.0015" 278 178 Ø1.448
L
2230-16 1-16"/25.4-406.4mm 0.5" 0.001" 0.0015" 600 260
2230-20 1-20"/25.4-508mm 0.5" 0.001" 0.0015" 680 260
