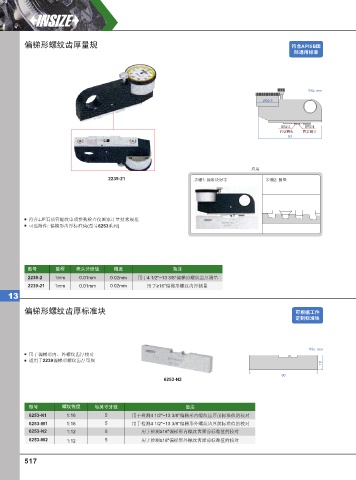

偏梯形螺纹齿厚量规 符合API5B国
际通⽤标准

单位: mm
Ø30.3

SR2.2 SR2.4
活动测头 固定测头
83

应用
2239-21 步骤1: 标准块对零 步骤2: 测量

符合JJF石油管螺纹单项参数检查仪国家计量技术规范
可选附件: 偏梯形齿厚标准块(型号6253系列)

型号 量程 表头分度值 精度 备注
2239-2 1mm 0.01mm 0.02mm 用于4 1/2"~13 3/8"偏梯形螺纹齿厚测量
2239-21 1mm 0.01mm 0.02mm 用于≥16"偏梯形螺纹齿厚测量
13

偏梯形螺纹齿厚标准块 可根据⼯件
定制标准块

单位: mm
用于偏梯形内、外螺纹齿厚校对
适用于2239偏梯形螺纹齿厚量规

19
90
6253-N2

型号 螺纹锥度 每英寸牙数 备注

6253-N1 1:16 5 用于检测4 1/2"~13 3/8"偏梯形内螺纹齿厚前标准值的校对
6253-W1 1:16 5 用于检测4 1/2"~13 3/8"偏梯形外螺纹齿厚前标准值的校对
6253-N2 1:12 5 用于检测≥16"偏梯形内螺纹齿厚前标准值的校对
6253-W2 1:12 5 用于检测≥16"偏梯形外螺纹齿厚前标准值的校对
