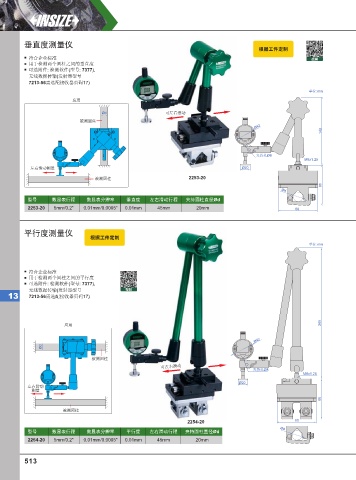

P. 522
垂直度测量仪
根据⼯件定制
符合企业标准 视频
用于检测两个圆柱之间的垂直度
可选附件: 检测软件(型号: 7377),
无线数据传输(发射器型号
7213-56需选配接收器页码17)
单位: mm
应用
Ød 可左右滑动
被测圆柱
Ø42
140
夹持孔Ø8
M8x1.25
左右滑动测量 Ø20
被测圆柱 2253-20
80
Ød
型号 数显表行程 数显表分辨率 垂直度 左右滑动行程 夹持圆柱直径Ød
2253-20 5mm/0.2" 0.01mm/0.0005" 0.01mm 45mm 20mm 80
平行度测量仪
根据⼯件定制
单位: mm
符合企业标准
用于检测两个圆柱之间的平行度
可选附件: 检测软件(型号: 7377),
无线数据传输(发射器型号 视频
13 7213-56需选配接收器页码17)
应用 265
Ø42
Ød
被测圆柱
可左右滑动
夹持孔Ø8
M8x1.25
Ø20
左右滑动
测量
80
被测圆柱
2254-20 80
Ød
型号 数显表行程 数显表分辨率 平行度 左右滑动行程 夹持圆柱直径Ød
2254-20 5mm/0.2" 0.01mm/0.0005" 0.01mm 45mm 20mm
513
