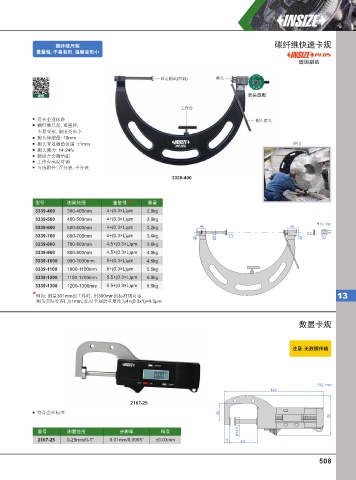

Page 517 - 英示测量INSIZE2025-v.66

碳纤维尺架 碳纤维快速卡规
重量轻, 不易变形, 温度变形⼩
德国制造

固定测砧(可调) 测头

视频 表头选配

工作台
符合企业标准 测头拨叉
碳纤维尺架, 重量轻,
不易变形, 温度变形小
测头伸缩量: 10mm
测头有效测量范围: ±1mm 应用
测头测力: 14-24N
硬质合金测量面
工作台高度可调
可选附件: 百分表, 千分表
3339-400

型号 测量范围 重复性 * 重量
3339-400 300-400mm 4+(0.3×L)μm 2.9kg
3339-500 400-500mm 4+(0.3×L)μm 3.0kg
单位: mm
3339-600 500-600mm 4+(0.3×L)μm 3.2kg 40 45
7.2 21
3339-700 600-700mm 4+(0.3×L)μm 3.6kg 7.2
20 Ø11 32 22
3339-800 700-800mm 4.5+(0.3×L)μm 3.8kg
3339-900 800-900mm 4.5+(0.3×L)μm 4.0kg
3339-1000 900-1000mm 5+(0.3×L)μm 4.5kg
3339-1100 1000-1100mm 5+(0.3×L)μm 5.5kg
3339-1200 1100-1200mm 5.5+(0.3×L)μm 6.0kg
3339-1300 1200-1300mm 5.5+(0.3×L)μm 6.5kg
*例如: 测量301mm的工件时, 用300mm的标准规对零, 13
测头实际行程L为1mm, 此时卡规的重复性为4+(0.3x1)=4.3μm

数显卡规

注意: ⽆数据传输

单位: mm
140
2167-25
符合企业标准 25
56

型号 测量范围 分辨率 精度 Ø14.5
2167-25 0-25mm/0-1" 0.01mm/0.0005" ±0.03mm 7 40

508
