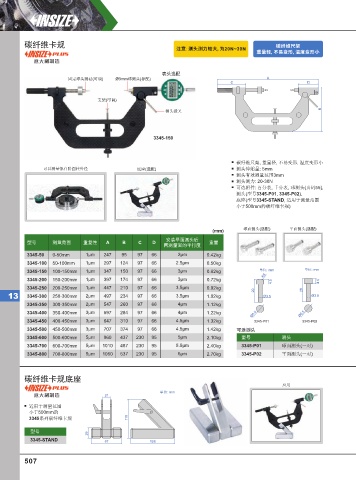

Page 516 - 英示测量INSIZE2025-v.66

碳纤维卡规 碳纤维尺架
注意: 测头测⼒较⼤, 为20N~30N
重量轻, 不易变形, 温度变形⼩
意大利制造
表头选配
固定球头测砧(可调) Ø3mm球测头(标配) A
C D

支架(可调)
测头拨叉 B

3345-150

碳纤维尺架, 重量轻, 不易变形, 温度变形小
可以测量低台阶圆柱外径 底座(选配) 测头伸缩量: 5mm
测头有效测量范围3mm
测头测力: 20-30N
可选附件: 百分表, 千分表, 球测头(页码55),
测头(型号3345-P01, 3345-P02),
底座(型号3345-STAND, 适用于测量范围
小于500mm的碳纤维卡规)

球面测头(选配) 平面测头(选配)
(mm)
安装平面测头后
型号 测量范围 重复性 A B C D 重量
两测量面的平行度
3345-50 0-50mm 1μm 247 95 97 66 2μm 0.42kg
3345-100 50-100mm 1μm 297 124 97 66 2.5μm 0.50kg
3345-150 100-150mm 1μm 347 150 97 66 3μm 0.62kg 单位: mm 单位: mm
R5
3345-200 150-200mm 1μm 397 174 97 66 3μm 0.72kg
4.5 4.5
3345-250 200-250mm 1μm 447 210 97 66 3.5μm 0.92kg
20 20
13 3345-300 250-300mm 2μm 497 234 97 66 3.5μm 1.02kg Ø3.5 Ø3.5
3345-350 300-350mm 2μm 547 260 97 66 4μm 1.12kg
Ø6.5 Ø6.5
3345-400 350-400mm 3μm 597 284 97 66 4μm 1.22kg
3345-450 400-450mm 3μm 647 310 97 66 4.5μm 1.32kg 3345-P01 3345-P02
3345-500 450-500mm 3μm 707 374 97 66 4.5μm 1.42kg 可选测头
3345-600 500-600mm 5μm 960 437 230 95 5μm 2.10kg 型号 测头
3345-700 600-700mm 5μm 1010 487 230 95 5.5μm 2.40kg 3345-P01 球面测头(一对)
3345-800 700-800mm 5μm 1060 537 230 95 6μm 2.70kg 3345-P02 平面测头(一对)

碳纤维卡规底座
应用
单位: mm
意大利制造 21
适用于测量范围
小于500mm的
3345系列碳纤维卡规 110

型号
29
3345-STAND 87 126

507
