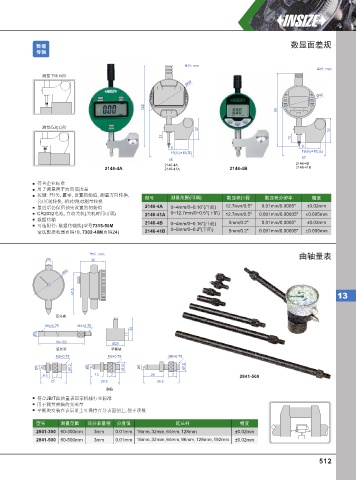

Page 521 - 英示测量INSIZE2025-v.66

数据 数显面差规
传输

单位: mm
单位: mm
测量下陷台阶
Ø58

Ø42
122 96

测量凸起台阶
32 32
12 12
9 9
19(长)×10(宽) 19(长)×10(宽)
57
65
2146-4A 2146-4B
2146-4A 2146-41A 2146-4B 2146-41B
符合企业标准
用于测量两平面的高度差
按键: 开/关, 置零, 设置初始值, 测量方向转换, 型号 测量范围(可调) 数显表行程 数显表分辨率 精度
公/英制转换, 相对/绝对测量转换
重启后仍保留预先设置的初始值 2146-4A 0~4mm/0~0.16"(凸起) 12.7mm/0.5" 0.01mm/0.0005" ±0.02mm
CR2032电池, 自动关机(关机时间可调) 2146-41A 0~12.7mm/0~0.5"(下陷) 12.7mm/0.5" 0.001mm/0.00005" ±0.005mm
数据传输
2146-4B 0~4mm/0~0.16"(凸起) 5mm/0.2" 0.01mm/0.0005" ±0.02mm
可选附件: 数据传输线(型号7315-50M
需选配接收器页码10, 7302-40M页码24) 2146-41B 0~5mm/0~0.2"(下陷) 5mm/0.2" 0.001mm/0.00005" ±0.005mm

单位: mm 曲轴量表
Ø8 30
Ø40

47.5
13

百分表
M6×0.75 M6×0.75
32
Ø8 17
16-192
Ø25
延长杆 平衡块
M6×0.75 M6×0.75 M6×0.75
Ø5 Ø12 Ø5 Ø12 Ø5 Ø12
8.5 7 13 7 20 7 2841-500
25 28.5 36.5
测砧
符合JB/T曲轴量表国家机械行业标准
用于测量曲轴的变形量
平衡块安装在表后盖上可保持百分表面朝上, 便于读数
型号 测量范围 百分表量程 分度值 延长杆 精度
2841-300 60-300mm 3mm 0.01mm 16mm, 32mm, 64mm, 128mm ±0.02mm
2841-500 60-500mm 3mm 0.01mm 16mm, 32mm, 64mm, 96mm, 128mm, 192mm ±0.02mm

512
