Page 524 - 英示测量INSIZE2025-v.66

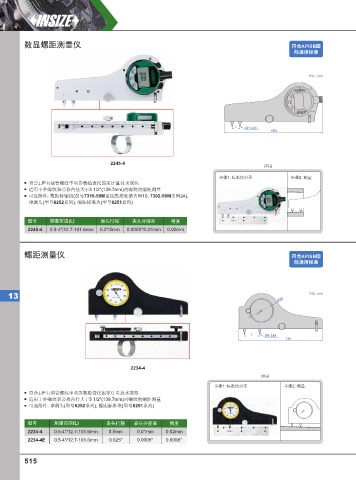

P. 524
数显螺距测量仪 符合API5B国
际通⽤标准
单位: mm
L
Ø1.448
150
2245-4
应用
步骤1: 标准块对零 步骤2: 测量
符合JJF石油管螺纹单项参数检查仪国家计量技术规范
适用于外螺纹和公称内径大于5 1/2"(139.7mm)内螺纹的螺距测量
可选附件: 数据传输线(型号7315-50M需选配接收器页码10, 7302-50M页码24),
球测头(型号6252系列), 螺距标准块(型号6251系列)
型号 测量范围( ) 表头行程 表头分辨率 精度
L
2245-4 0.5-4"/12.7-101.6mm 0.2"/5mm 0.0005"/0.01mm 0.02mm
螺距测量仪 符合API5B国
际通⽤标准
13 单位: mm
Ø35
L Ø1.448
135
2234-4
应用
步骤1: 标准块对零 步骤2: 测量
符合JJF石油管螺纹单项参数检查仪国家计量技术规范
适用于外螺纹和公称内径大于5 1/2"(139.7mm)内螺纹的螺距测量
可选附件: 球测头(型号6252系列), 螺距标准块(型号6251系列)
型号 测量范围( ) 表头行程 表头分度值 精度
L
2234-4 0.5-4"/12.7-101.6mm 0.5mm 0.01mm 0.02mm
2234-4E 0.5-4"/12.7-101.6mm 0.025" 0.0005" 0.0008"
515
