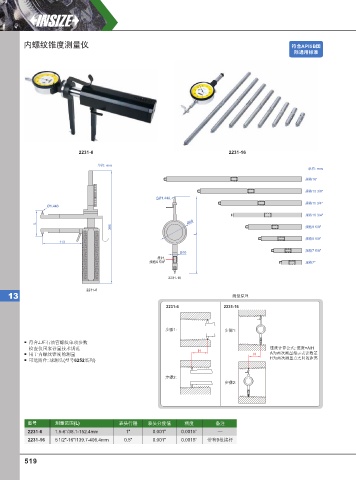

Page 528 - 英示测量INSIZE2025-v.66

内螺纹锥度测量仪 符合API5B国
际通⽤标准

2231-6 2231-16

单位: mm
单位: mm
规格16"

规格13 3/8"
SØ1.448
规格11 3/4"
Ø1.448
规格10 3/4"
Ø60
L
305 规格9 5/8"
L
规格8 5/8"
113
规格7 5/8"
Ø10
接杆,
规格6 5/8" 规格7"
2231-16

2231-6
13 测量原理

2231-6 2231-16

步骤1: 步骤1:

符合JJF石油管螺纹单项参数
检查仪国家计量技术规范 H 锥度计算公式: 锥度=A/H
用于内螺纹锥度的测量 H A为两次测量指示表读数差
可选附件: 球测头(型号6252系列) H为两次测量点之间的距离

步骤2:
步骤2:

型号 测量范围( ) 表头行程 表头分度值 精度 备注
L
2231-6 1.5-6"/38.1-152.4mm 1" 0.001" 0.0015" —
2231-16 5 1/2"-16"/139.7-406.4mm 0.5" 0.001" 0.0015" 带有9根接杆
