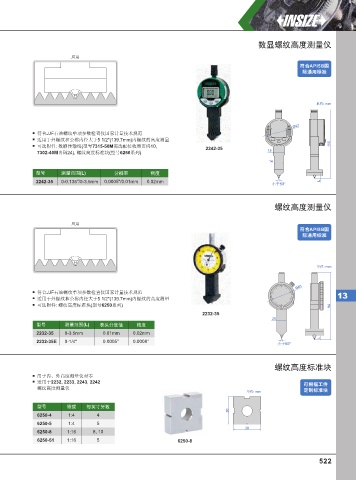

P. 531
数显螺纹高度测量仪
应用
符合API5B国
际通⽤标准
单位: mm
Ø42
符合JJF石油螺纹单项参数检查仪国家计量技术规范
适用于外螺纹和公称内径大于5 1/2"(139.7mm)内螺纹的高度测量
可选附件: 数据传输线(型号7315-50M需选配接收器页码10, 110
2242-35 18
7302-40M页码24), 螺纹高度标准块(型号6250系列)
14
型号 测量范围( ) 分辨率 精度
L
2242-35 0-0.135"/0-3.5mm 0.0005"/0.01mm 0.02mm L
小于50°
螺纹高度测量仪
应用
符合API5B国
际通⽤标准
单位: mm
Ø40
符合JJF石油螺纹单项参数检查仪国家计量技术规范
适用于外螺纹和公称内径大于5 1/2"(139.7mm)内螺纹的高度测量 13
可选附件: 螺纹高度标准块(型号6250系列) 94
2232-35
25
型号 测量范围( ) 表头分度值 精度
L
2232-35 0-3.5mm 0.01mm 0.02mm
L
2232-35E 0-1/4" 0.0005" 0.0008"
小于50°
螺纹高度标准块
用于内、外高度测量仪对零
适用于2232, 2233, 2243, 2242 可根据⼯件
螺纹高度测量仪
单位: mm 定制标准块
型号 锥度 每英寸牙数
30
6250-4 1:4 4
6250-5 1:4 5
30
6250-8 1:16 8 , 10
6250-51 1:16 5 6250-8
