P. 535

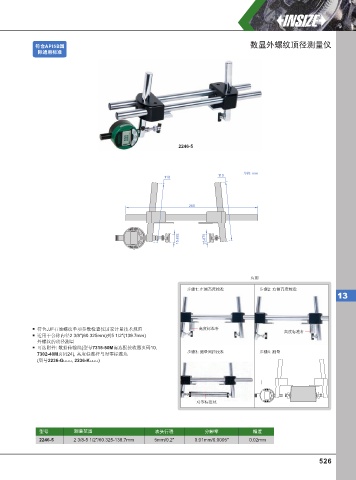

符合API5B国 数显外螺纹顶径测量仪
际通⽤标准
2246-5
单位: mm
110
110
260
15.875 15.875
应用
步骤1: 左侧高度校准 步骤2: 右侧高度校准
13
符合JJF石油螺纹单项参数检查仪国家计量技术规范 高度标准杆
高度标准杆
适用于公称内径2 3/8"(60.325mm)到5 1/2"(139.7mm)
外螺纹的顶径测量
可选附件: 数据传输线(型号7315-50M需选配接收器页码10,
7302-40M页码24), 高度标准杆与对零标准块 步骤3: 测量间距校准 步骤4: 测量
(型号2236-G□□□, 2236-K□□□)
对零标准块
型号 测量范围 表头行程 分辨率 精度
2246-5 2 3/8-5 1/2"/60.325-139.7mm 5mm/0.2" 0.01mm/0.0005" 0.02mm
526
