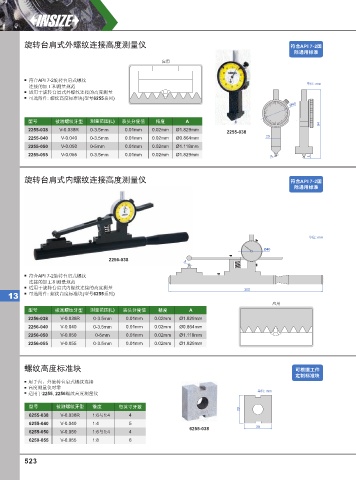

旋转台肩式外螺纹连接高度测量仪 符合API 7-2国
际通⽤标准

应用

符合API 7-2旋转台肩式螺纹
单位: mm
连接的加工和测量规范
适用于旋转台肩式外螺纹连接的高度测量
可选附件: 螺纹高度标准块(型号6255系列)
Ø40

型号 被测螺纹牙型 测量范围( ) 表头分度值 精度 A
L
94
2255-038 V-0.038R 0-3.5mm 0.01mm 0.02mm Ø1.829mm
2255-038
2255-040 V-0.040 0-3.5mm 0.01mm 0.02mm Ø0.864mm 25
2255-050 V-0.050 0-5mm 0.01mm 0.02mm Ø1.118mm
2255-055 V-0.055 0-3.5mm 0.01mm 0.02mm Ø1.829mm A L

旋转台肩式内螺纹连接高度测量仪 符合API 7-2国
际通⽤标准

单位: mm
Ø40
2256-038
A

符合API 7-2旋转台肩式螺纹
连接的加工和测量规范
适用于旋转台肩式内螺纹连接的高度测量
300
13 可选附件: 螺纹高度标准块(型号6255系列)
应用
型号 被测螺纹牙型 测量范围( ) 表头分度值 精度 A
L
2256-038 V-0.038R 0-3.5mm 0.01mm 0.02mm Ø1.829mm
2256-040 V-0.040 0-3.5mm 0.01mm 0.02mm Ø0.864mm
2256-050 V-0.050 0-5mm 0.01mm 0.02mm Ø1.118mm
2256-055 V-0.055 0-3.5mm 0.01mm 0.02mm Ø1.829mm

螺纹高度标准块 可根据⼯件
定制标准块
用于内、外旋转台肩式螺纹连接
高度测量仪对零
适用于2255, 2256螺纹高度测量仪 单位: mm

型号 被测螺纹牙型 锥度 每英寸牙数
30
6255-038 V-0.038R 1:6与1:4 4
6255-040 V-0.040 1:4 5
30
6255-038
6255-050 V-0.050 1:6与1:4 4
6250-055 V-0.055 1:8 6
