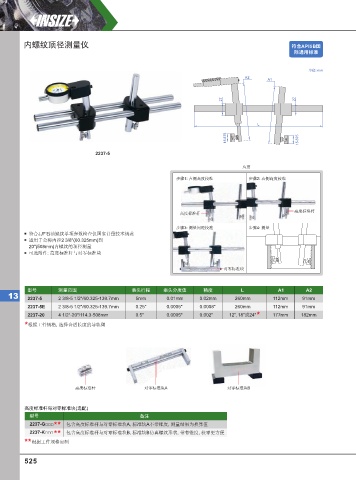

内螺纹顶径测量仪 符合API5B国
际通⽤标准

单位: mm
A2
A1

27 27

L
15.875 15.875

2237-5
应用

步骤1: 左侧高度校准 步骤2: 右侧高度校准

高度标准杆
高度标准杆
步骤3: 测量间距校准 步骤4: 测量
符合JJF石油螺纹单项参数检查仪国家计量技术规范
适用于公称内径2 3/8"(60.325mm)到
20"(508mm)内螺纹的顶径测量
可选附件: 高度标准杆与对零标准块

对零标准块

型号 测量范围 表头行程 表头分度值 精度 L A1 A2
13 2237-5 2 3/8-5 1/2"/60.325-139.7mm 5mm 0.01mm 0.02mm 260mm 112mm 91mm

2237-5E 2 3/8-5 1/2"/60.325-139.7mm 0.25" 0.0005" 0.0008" 260mm 112mm 91mm
2237-20 4 1/2"-20"/114.3-508mm 0.5" 0.0005" 0.002" 12", 18"或24" * 177mm 182mm
* 根据工件规格, 选择合适长度的导轨臂

高度标准杆 对零标准块A 对零标准块B

高度标准杆与对零标准块(选配)
型号 备注
2237-G□□□ ** 包含高度标准杆与对零标准块A, 标准块A不带锥度, 测量结果为换算值
2237-K□□□ ** 包含高度标准杆与对零标准块B, 标准块B仿真螺纹形状, 带有锥度, 校零更方便
** 根据工件规格定制
