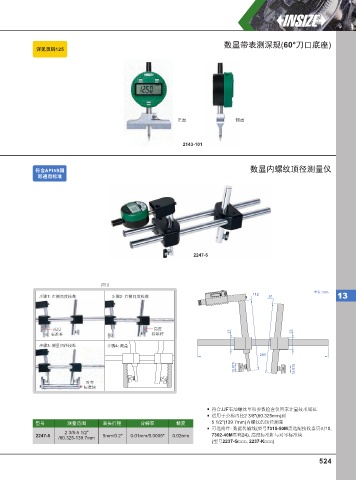

数显带表测深规(60°刀口底座)
详⻅⻚码125

正面 侧面

2143-101

符合API5B国 数显内螺纹顶径测量仪
际通⽤标准

2247-5

应用
单位: mm
112
步骤1: 左侧高度校准 步骤2: 右侧高度校准 91 13

高度 高度
标准杆 标准杆 27 27

步骤3: 测量间距校准 步骤4: 测量
260
15.875 15.875

对零
标准块

符合JJF石油螺纹单项参数检查仪国家计量技术规范
适用于公称内径2 3/8"(60.325mm)到
型号 测量范围 表头行程 分辨率 精度 5 1/2"(139.7mm)内螺纹的顶径测量
可选附件: 数据传输线(型号7315-50M需选配接收器页码10,
2 3/8-5 1/2"
2247-5 5mm/0.2" 0.01mm/0.0005" 0.02mm 7302-40M页码24), 高度标准杆与对零标准块
/60.325-139.7mm
(型号2237-G□□□, 2237-K□□□)
524
