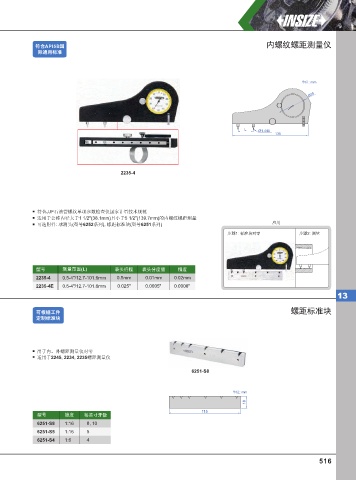

符合API5B国 内螺纹螺距测量仪
际通⽤标准

单位: mm

Ø35

L Ø1.448
135

2235-4

符合JJF石油管螺纹单项参数检查仪国家计量技术规范
适用于公称内径大于1 1/2"(38.1mm)且小于5 1/2"(139.7mm)的内螺纹螺距测量
应用
可选附件: 球测头(型号6252系列), 螺距标准块(型号6251系列)
步骤1: 标准块对零 步骤2: 测量

型号 测量范围( ) 表头行程 表头分度值 精度
L
2235-4 0.5-4"/12.7-101.6mm 0.5mm 0.01mm 0.02mm
2235-4E 0.5-4"/12.7-101.6mm 0.025" 0.0005" 0.0008"
13

可根据⼯件 螺距标准块
定制标准块

用于内、外螺距测量仪对零
适用于2245, 2234, 2235螺距测量仪

6251-S8

单位: mm
18
115
型号 锥度 每英寸牙数
6251-S8 1:16 8 , 10
6251-S5 1:16 5
6251-S4 1:6 4
