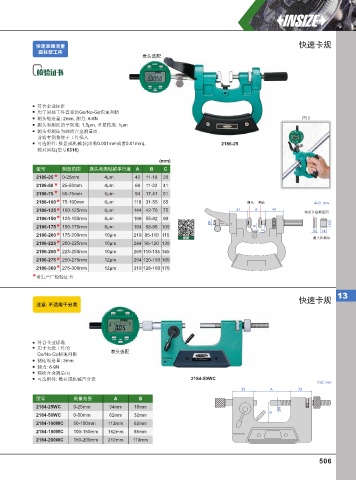

Page 515 - 英示测量INSIZE2025-v.66

快速准确测量 快速卡规
圆柱型⼯件
表头选配

符合企业标准
用于圆柱工件直径的Go/No-Go快速判断
测头缩进量: 2mm, 测力: 6-8N 应用
测头和测砧的平面度: 1.5µm, 重复精度: 1µm
测头和测砧为硬质合金测量面,
前端有倒角便于工件插入
可选附件: 数显或机械表(读数0.001mm或者0.01mm), 2186-25
校对圆柱(型号6316)
(mm)
型号 测量范围 测头和测砧的平行度 A B C
2186-25 * 0-25mm 4µm 42 11-18 20
*
2186-50 25-50mm 4µm 69 11-32 41
2186-75 * 50-75mm 5µm 94 17-41 51
2186-100 * 75-100mm 6µm 119 31-55 65 测头 测砧 单位: mm
2186-125 * 100-125mm 6µm 144 42-70 75 41 A 40 硬质合金测量面
2186-150 * 125-150mm 8µm 169 55-82 90
2186-175 * 150-175mm 8µm 194 68-95 100 Ø8 B C 13
14
6
2186-200 * 175-200mm 10µm 219 85-110 115 视频 测头和测砧
2186-225 * 200-225mm 10µm 244 95-120 130
2186-250 * 225-250mm 10µm 269 110-135 145
*
2186-275 250-275mm 12µm 294 120-150 160
2186-300 * 275-300mm 12µm 319 128-160 170
* 带生产厂检验证书

13
快速卡规
注意: 不适⽤千分表

符合企业标准
用于大批工件的
表头选配
Go/No-Go快速判断
测砧缩进量: 3mm
测力: 6-9N
硬质合金测量面
可选附件: 数显或机械百分表 2184-50WC
单位: mm
33 A 33
型号 测量范围 A B
2184-25WC 0-25mm 34mm 18mm Ø8
B
2184-50WC 0-50mm 62mm 32mm
2184-100WC 50-100mm 112mm 62mm
2184-150WC 100-150mm 162mm 85mm
2184-200WC 150-200mm 212mm 110mm

506
