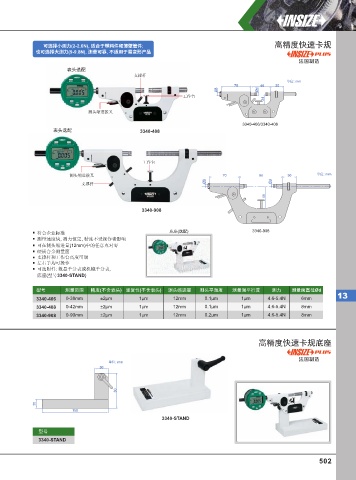

Page 511 - 英示测量INSIZE2025-v.66

可选择⼩测⼒(2-2.6N), 适合于塑料件和薄壁管件; 可选择高测力9-9.8N 高精度快速卡规
也可选择⼤测⼒(9-9.8N), 测量可靠, 不适⽤于易变形产品 和低测力2-2.6N系列
法国制造
表头选配
支撑杆
单位: mm
70 46 30
70
Ø8 Ød
工作台
24
测头缩进拨叉
3340-406/3340-408
表头选配 3340-408

工作台

测头缩进拨叉 70 96 30 单位: mm
支撑杆 Ø8 Ød

9
4
3340-908

符合企业标准 底座(选配) 3340-908
测量速度快, 测力恒定, 精度不受操作者影响
可在测头缩进量(12mm)中的任意点对零
硬质合金测量面
支撑杆和工作台高度可调
左右手均可操作
可选附件: 数显千分表或机械千分表,
底座(型号3340-STAND)

型号 测量范围 精度(不含表头) 重复性(不含表头) 测头缩进量 测头平面度 测量面平行度 测力 测量面直径Ød
13
3340-406 0-38mm ±2µm 1µm 12mm 0.1µm 1µm 4.6-5.4N 6mm
3340-408 0-42mm ±2µm 1µm 12mm 0.1µm 1µm 4.6-5.4N 8mm
3340-908 0-90mm ±2µm 1µm 12mm 0.2µm 1µm 4.6-5.4N 8mm

高精度快速卡规底座

法国制造
单位: mm
30

80
20
150
3340-STAND
型号
3340-STAND

502
