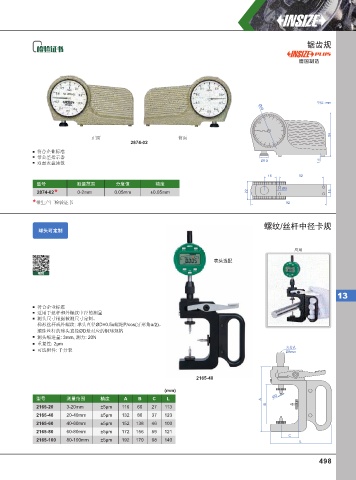

Page 507 - 英示测量INSIZE2025-v.66

锯齿规

德国制造

单位: mm
Ø40

54
正面 背面
2874-02
符合企业标准
带公差指示器
双面表盘读数 Ø10 1.6

15 52
型号 测量范围 分度值 精度
Ø3
2874-02 * 0-2mm 0.05mm ±0.05mm 22 15
* 带生产厂检验证书 92

螺纹/丝杆中径卡规
球头可定制

应用

表头选配
视频

13

符合企业标准
适用于丝杆和外螺纹中径的测量
测头尺寸根据被测尺寸定制。
梯形丝杆或外螺纹 球头直径ØD=0.5x螺距P/cos(牙形角α/2)。
:
滚珠丝杆的球头直径ØD是对应的钢球规格
测头缩进量: 3mm, 测力: 20N
重复性: 2µm
夹持孔
可选附件: 千分表
Ø8mm

2165-40

(mm)
型号 测量范围 精度 A B C L A ØD
B
2165-20 3-20mm ±5µm 116 60 27 113
2165-40 20-40mm ±5µm 132 80 37 123
2165-60 40-60mm ±5µm 152 138 46 100
2165-80 60-80mm ±5µm 172 156 59 121
C
2165-100 80-100mm ±5µm 192 170 68 140 L

498
