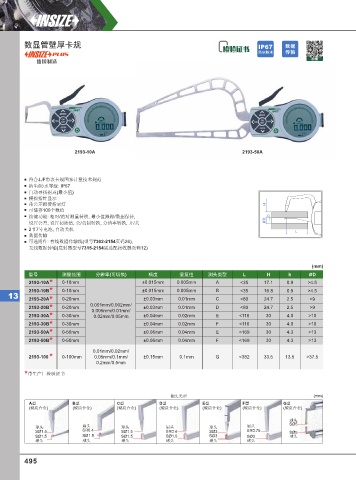

Page 504 - 英示测量INSIZE2025-v.66

数显管壁厚卡规 IP67 数据
防尘防⽔ 传输
视频
德国制造

2193-10A 2193-50A

符合JJF带表卡规国家计量技术规范
防尘/防水等级: IP67
自动寻找拐点(最小值)
模拟指针显示
带公差报警指示灯 H
可储存100个数值
按键功能: 相对/绝对测量转换, 最小值跟踪/数据保持, h
设置公差, 设置初始值, 公/英制转换, 分辨率转换, 开/关 ØD
2节7号电池, 自动关机
L
数据传输
可选附件: 有线数据传输线(型号7302-2154页码26),
无线数据传输(发射器型号7315-2154需选配接收器页码12)

(mm)
型号 测量范围 分辨率(可切换) 精度 重复性 测头类型 L H h ØD
2193-10A * 0-10mm ±0.015mm 0.005mm A <35 17.1 0.9 >4.5
2193-10B* 0-10mm ±0.015mm 0.005mm B <35 16.8 0.9 >4.5
13 2193-20A * 0-20mm ±0.03mm 0.01mm C <80 24.7 2.5 >9

2193-20B * 0-20mm 0.001mm/0.002mm/ ±0.03mm 0.01mm D <80 24.7 2.5 >9
0.005mm/0.01mm/
2193-30A * 0-30mm 0.02mm/0.05mm ±0.04mm 0.02mm E <116 30 4.0 >10
2193-30B * 0-30mm ±0.04mm 0.02mm F <116 30 4.0 >10
2193-50A* 0-50mm ±0.06mm 0.04mm E <169 30 4.3 >13
2193-50B* 0-50mm ±0.06mm 0.04mm F <169 30 4.3 >13

0.01mm/0.02mm/
2193-100 * 0-100mm 0.05mm/0.1mm/ ±0.15mm 0.1mm G <382 33.5 13.5 >37.5
0.2mm/0.5mm
* 带生产厂检验证书

测头类型 (mm)
A型 B型 C型 D型 E型 F型 G型
(硬质合金) (硬质合金) (硬质合金) (硬质合金) (硬质合金) (硬质合金) (硬质合金)

球头
球头 扁头 球头 扁头 球头 扁头 SØ5
SØ1.5 SR0.4 SØ1.5 SR0.4 SØ3 SR0.75 SØ5
SØ1.5 SØ1.5 SØ1.5 SØ1.5 SØ3 SØ3 球头
球头 球头 球头 球头 球头 球头

495
