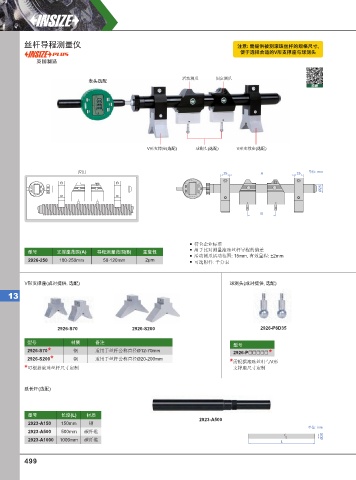

丝杆导程测量仪 注意: 需提供被测滚珠丝杆的规格尺⼨,
便于选择合适的V形⽀撑座与球测头
英国制造

活动测爪 固定测爪
表头选配
视频

V形支撑座(选配) 球测头(选配) V形支撑座(选配)

应用 25 A 25 单位: mm

Ø25

B

符合企业标准
用于比对测量滚珠丝杆导程的偏差
型号 支撑座范围(A) 导程测量范围(B) 重复性
活动测爪活动范围: 15mm, 有效量程: ±2mm
2926-250 100-250mm 50-120mm 2µm 可选附件: 千分表

V形支撑座(成对提供, 选配) 球测头(成对提供, 选配)

13

2926-S70 2926-S200 2926-P6D35

型号 材质 备注
型号
2926-S70 * 钢 适用于丝杆公称直径Ø12-70mm 2926-P *
2926-S200* 钢 适用于丝杆公称直径Ø20-200mm
* 需根据滚珠丝杆与V形
* 可根据滚珠丝杆尺寸定制 支撑座尺寸定制

延长杆(选配)

型号 长度(L) 材质
2923-A500
2923-A150 150mm 钢
单位: mm
2923-A500 500mm 碳纤维
Ø25
2923-A1000 1000mm 碳纤维 L
