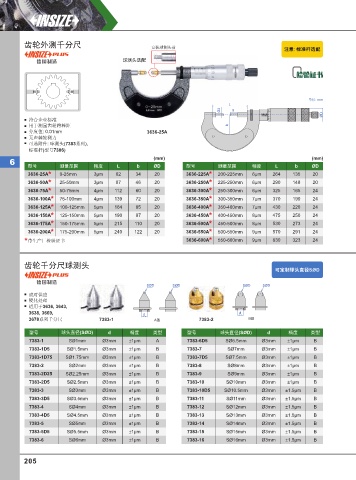

Page 214 - 英示测量INSIZE2025-v.66

齿轮外测千分尺 安装球测头前 注意: 标准杆选配

德国制造 球测头选配

单位: mm
L
Ø3 8
ØD
符合企业标准
用于测量齿轮跨棒距 b
分度值: 0.01mm 3636-25A
无声棘轮测力
可选附件: 球测头(7383系列),
标准杆(型号7386)
(mm) (mm)
6
型号 测量范围 精度 L b ØD 型号 测量范围 精度 L b ØD
3636-25A * 0-25mm 3μm 62 34 20 3636-225A * 200-225mm 6μm 264 135 20
3636-50A * 25-50mm 3μm 87 46 20 3636-250A * 225-250mm 6μm 290 148 20
3636-75A * 50-75mm 4μm 112 60 20 3636-300A * 250-300mm 6μm 325 165 24
3636-100A * 75-100mm 4μm 139 72 20 3636-350A * 300-350mm 7μm 370 190 24
3636-125A * 100-125mm 5μm 164 85 20 3636-400A * 350-400mm 7μm 430 220 24
3636-150A * 125-150mm 5μm 190 97 20 3636-450A * 400-450mm 8μm 475 250 24
3636-175A * 150-175mm 5μm 215 110 20 3636-500A * 450-500mm 8μm 530 273 24
3636-200A * 175-200mm 5μm 240 122 20 3636-550A * 500-550mm 9μm 570 291 24
* 带生产厂检验证书 3636-600A * 550-600mm 9μm 630 323 24

齿轮千分尺球测头
可定制球头直径SØD
德国制造
SØD SØD SØD SØD
成对供应
硬化处理
适用于3636, 3643,
3638, 3669, d d
3678系列千分尺 7383-1 A型 7383-2 B型

型号 球头直径(SØD) d 精度 类型 型号 球头直径(SØD) d 精度 类型
7383-1 SØ1mm Ø3mm ±1μm A 7383-6D5 SØ6.5mm Ø3mm ±1μm B
7383-1D5 SØ1.5mm Ø3mm ±1μm B 7383-7 SØ7mm Ø3mm ±1μm B
7383-1D75 SØ1.75mm Ø3mm ±1μm B 7383-7D5 SØ7.5mm Ø3mm ±1μm B
7383-2 SØ2mm Ø3mm ±1μm B 7383-8 SØ8mm Ø3mm ±1μm B
7383-2D25 SØ2.25mm Ø3mm ±1μm B 7383-9 SØ9mm Ø3mm ±1μm B
7383-2D5 SØ2.5mm Ø3mm ±1μm B 7383-10 SØ10mm Ø3mm ±1μm B
7383-3 SØ3mm Ø3mm ±1μm B 7383-10D5 SØ10.5mm Ø3mm ±1.5μm B
7383-3D5 SØ3.5mm Ø3mm ±1μm B 7383-11 SØ11mm Ø3mm ±1.5μm B
7383-4 SØ4mm Ø3mm ±1μm B 7383-12 SØ12mm Ø3mm ±1.5μm B
7383-4D5 SØ4.5mm Ø3mm ±1μm B 7383-13 SØ13mm Ø3mm ±1.5μm B
7383-5 SØ5mm Ø3mm ±1μm B 7383-14 SØ14mm Ø3mm ±1.5μm B
7383-5D5 SØ5.5mm Ø3mm ±1μm B 7383-15 SØ15mm Ø3mm ±1.5μm B
7383-6 SØ6mm Ø3mm ±1μm B 7383-16 SØ16mm Ø3mm ±1.5μm B

205
