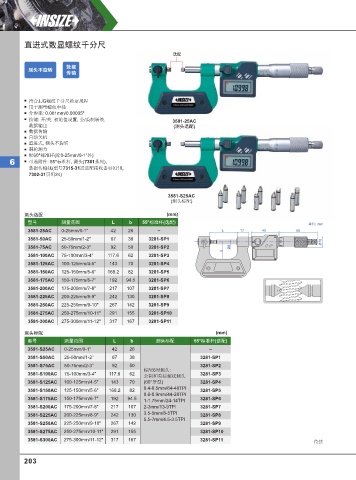

直进式数显螺纹千分尺
选配

数据
测头不旋转
传输

符合JJG螺纹千分尺检定规程
用于测量螺纹中径
分辨率: 0.001mm/0.00005"
按键: 开/关, 初始值设置, 公/英制转换, 3581-25AC
数据输出 (测头选配)
数据传输
自动关机
直进式, 测头不旋转
棘轮测力
配60°标准杆(除0-25mm/0-1"外)
6 可选附件: 55°标准杆, 测头(7381系列),
数据传输线(型号7315-31需选配接收器页码10,
7302-31页码24)

3581-S25AC
(测头标配)

测头选配 (mm)
型号 测量范围 L b 55°标准杆(选配) 单位: mm
_
3581-25AC 0-25mm/0-1" 42 26 L 17 45 66
3581-50AC 25-50mm/1-2" 67 38 3281-SP1
Ø18
3581-75AC 50-75mm/2-3" 92 50 3281-SP2 Ø8
b
3581-100AC 75-100mm/3-4" 117.6 62 3281-SP3
3581-125AC 100-125mm/4-5" 143 70 3281-SP4
3581-150AC 125-150mm/5-6" 168.2 82 3281-SP5
3581-175AC 150-175mm/6-7" 192 94.5 3281-SP6
3581-200AC 175-200mm/7-8" 217 107 3281-SP7
3581-225AC 200-225mm/8-9" 242 130 3281-SP8
3581-250AC 225-250mm/9-10" 267 142 3281-SP9
3581-275AC 250-275mm/10-11" 291 155 3281-SP10
3581-300AC 275-300mm/11-12" 317 167 3281-SP11
测头标配 (mm)
型号 测量范围 L b 测头标配 55°标准杆(选配)
_
3581-S25AC 0-25mm/0-1" 42 26
3581-S50AC 25-50mm/1-2" 67 38 3281-SP1
3581-S75AC 50-75mm/2-3" 92 50 3281-SP2
标配6对测头:
3581-S100AC 75-100mm/3-4" 117.6 62 3281-SP3
公制和美标螺纹测头
3581-S125AC 100-125mm/4-5" 143 70 (60°牙型) 3281-SP4
0.4-0.5mm/64-48TPI
3581-S150AC 125-150mm/5-6" 168.2 82 3281-SP5
0.6-0.9mm/44-28TPI
3581-S175AC 150-175mm/6-7" 192 94.5 1-1.75mm/24-14TPI 3281-SP6
3581-S200AC 175-200mm/7-8" 217 107 2-3mm/13-9TPI 3281-SP7
3581-S225AC 200-225mm/8-9" 242 130 3.5-5mm/8-5TPI 3281-SP8
5.5-7mm/4.5-3.5TPI
3581-S250AC 225-250mm/9-10" 267 142 3281-SP9
3581-S275AC 250-275mm/10-11" 291 155 3281-SP10
3581-S300AC 275-300mm/11-12" 317 167 3281-SP11 待续
