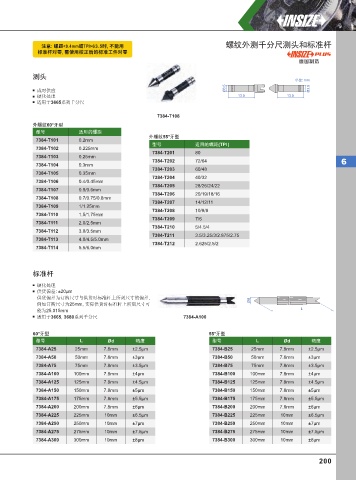

注意: 螺距<0.4mm或TPI>63.5时, 不能⽤ 螺纹外测千分尺测头和标准杆
标准杆对零, 需使⽤校正后的标准⼯件对零
德国制造

测头
单位: mm
Ø3.5 Ø3.5
成对供应
硬化处理 13.5 13.5
适用于3665系列千分尺
7384-T108
外螺纹60°牙型
型号 适用的螺距
外螺纹55°牙型
7384-T101 0.2mm
型号 适用的螺距(TPI )
7384-T102 0.225mm
7384-T201 80
7384-T103 0.25mm
7384-T202 72/64 6
7384-T104 0.3mm
7384-T203 60/48
7384-T105 0.35mm
7384-T204 40/32
7384-T106 0.4/0.45mm
7384-T205 28/26/24/22
7384-T107 0.5/0.6mm
7384-T206 20/19/18/16
7384-T108 0.7/0.75/0.8mm
7384-T207 14/12/11
7384-T109 1/1.25mm
7384-T208 10/9/8
7384-T110 1.5/1.75mm
7384-T209 7/6
7384-T111 2.0/2.5mm
7384-T210 5/4.5/4
7384-T112 3.0/3.5mm
7384-T211 3.5/3.25/3/2.875/2.75
7384-T113 4.0/4.5/5.0mm
7384-T212 2.625/2.5/2
7384-T114 5.5/6.0mm
标准杆

硬化处理
供货偏差: ±20μm
供货偏差为订购尺寸与供货时标准杆上所刻尺寸的偏差,
例如订购尺寸为25mm, 实际供货时标准杆上所刻尺寸可 Ød
L
能为25.015mm
适用于3665, 3680系列千分尺 7384-A100

60°牙型 55°牙型
型号 L Ød 精度 型号 L Ød 精度
7384-A25 25mm 7.8mm ±2.5μm 7384-B25 25mm 7.8mm ±2.5μm
7384-A50 50mm 7.8mm ±3μm 7384-B50 50mm 7.8mm ±3μm
7384-A75 75mm 7.8mm ±3.5μm 7384-B75 75mm 7.8mm ±3.5μm
7384-A100 100mm 7.8mm ±4μm 7384-B100 100mm 7.8mm ±4μm
7384-A125 125mm 7.8mm ±4.5μm 7384-B125 125mm 7.8mm ±4.5μm
7384-A150 150mm 7.8mm ±5μm 7384-B150 150mm 7.8mm ±5μm
7384-A175 175mm 7.8mm ±5.5μm 7384-B175 175mm 7.8mm ±5.5μm
7384-A200 200mm 7.8mm ±6μm 7384-B200 200mm 7.8mm ±6μm
7384-A225 225mm 10mm ±6.5μm 7384-B225 225mm 10mm ±6.5μm
7384-A250 250mm 10mm ±7μm 7384-B250 250mm 10mm ±7μm
7384-A275 275mm 10mm ±7.5μm 7384-B275 275mm 10mm ±7.5μm
7384-A300 300mm 10mm ±8μm 7384-B300 300mm 10mm ±8μm
