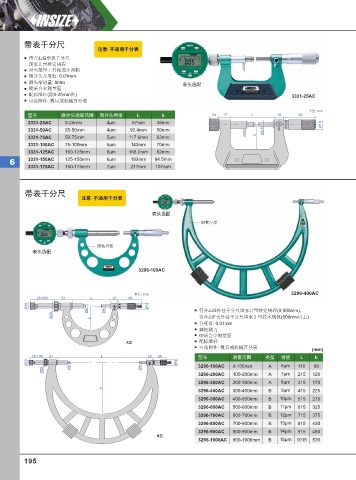

带表千分尺
注意: 不适⽤千分表
符合JJG带表千分尺
国家计量检定规程
对大批量工件做通止判断
微分头分度值: 0.01mm
测头缩进量: 8mm 表头选配
硬质合金测量面
配标准杆(除0-25mm外) 3331-25AC
可选附件: 数显或机械百分表

单位: mm
型号 微分头测量范围 微分头精度 L b 20 17 L 18 50
3331-25AC 0-25mm 4μm 67mm 38mm Ø18
3331-50AC 25-50mm 4μm 92.4mm 50mm Ø6.5
b
3331-75AC 50-75mm 5μm 117.6mm 62mm
3331-100AC 75-100mm 5μm 143mm 70mm
3331-125AC 100-125mm 6μm 168.2mm 82mm
6 3331-150AC 125-150mm 6μm 192mm 94.5mm
3331-175AC 150-175mm 7μm 217mm 107mm

带表千分尺
注意: 不适⽤千分表

表头选配
钢管尺架

铸铁尺架
表头选配

3296-100AC

单位: mm 3296-400AC
25-100 51 L 20 66
Ø20 Ø8 Ø8 Ø18 符合JJG外径千分尺国家计量检定规程(0-500mm),
Ø28 b 符合JJF大外径千分尺国家计量技术规范(500mm以上)
分度值: 0.01mm
棘轮测力
硬质合金测量面
配标准杆
A型
可选附件: 数显或机械百分表 (mm)
25-100 51 L 20 66 型号 测量范围 类型 精度 L b
Ø20 Ø18 3296-100AC 0-100mm A 6μm 115 68
Ø28 Ø8 Ø8
3296-200AC 100-200mm A 7μm 215 120
3296-300AC 200-300mm A 8μm 315 170
b
3296-400AC 300-400mm B 9μm 415 225
3296-500AC 400-500mm B 10μm 515 275
3296-600AC 500-600mm B 11μm 615 325
3296-700AC 600-700mm B 12μm 715 375
3296-800AC 700-800mm B 13μm 815 430
3296-900AC 800-900mm B 14μm 915 480
B型
3296-1000AC 900-1000mm B 15μm 1015 530

195
