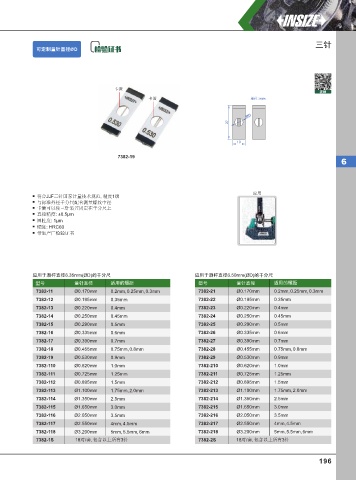

Page 205 - 英示测量INSIZE2025-v.66

三针
可定制量针直径ØD

卡簧
视频
卡簧 单位: mm

ØD
27

10

7382-19
6

应用
符合JJF三针国家计量技术规范, 精度1级
与标准外径千分尺配合测量螺纹中径
卡簧可以使三针装置固定在千分尺上
直径精度: ±0.5µm
圆柱度: 1µm
硬度: HRC60
带生产厂检验证书

应用于测杆直径6.35mm(ØD)的千分尺 应用于测杆直径6.50mm(ØD)的千分尺
型号 量针直径 适用的螺距 型号 量针直径 适用的螺距
7382-11 Ø0.170mm 0.2mm, 0.25mm, 0.3mm 7382-21 Ø0.170mm 0.2mm, 0.25mm, 0.3mm
7382-12 Ø 0.195mm 0.35mm 7382-22 Ø 0.195mm 0.35mm
7382-13 Ø 0.220mm 0.4mm 7382-23 Ø 0.220mm 0.4mm
7382-14 Ø 0.250mm 0.45mm 7382-24 Ø 0.250mm 0.45mm
7382-15 Ø 0.290mm 0.5mm 7382-25 Ø 0.290mm 0.5mm
7382-16 Ø 0.335mm 0.6mm 7382-26 Ø 0.335mm 0.6mm
7382-17 Ø 0.390mm 0.7mm 7382-27 Ø 0.390mm 0.7mm
7382-18 Ø 0.455mm 0.75mm, 0.8mm 7382-28 Ø 0.455mm 0.75mm, 0.8mm
7382-19 Ø 0.530mm 0.9mm 7382-29 Ø 0.530mm 0.9mm
7382-110 Ø 0.620mm 1.0mm 7382-210 Ø 0.620mm 1.0mm
7382-111 Ø 0.725mm 1.25mm 7382-211 Ø 0.725mm 1.25mm
7382-112 Ø 0.895mm 1.5mm 7382-212 Ø 0.895mm 1.5mm
7382-113 Ø 1.100mm 1.75mm, 2.0mm 7382-213 Ø 1.100mm 1.75mm, 2.0mm
7382-114 Ø 1.350mm 2.5mm 7382-214 Ø 1.350mm 2.5mm
7382-115 Ø 1.650mm 3.0mm 7382-215 Ø 1.650mm 3.0mm
7382-116 Ø 2.050mm 3.5mm 7382-216 Ø 2.050mm 3.5mm
7382-117 Ø 2.550mm 4mm, 4.5mm 7382-217 Ø 2.550mm 4mm, 4.5mm
7382-118 Ø 3.200mm 5mm, 5.5mm, 6mm 7382-218 Ø 3.200mm 5mm, 5.5mm, 6mm
7382-1S 18对/套, 包含以上所有3针 7382-2S 18对/套, 包含以上所有3针
