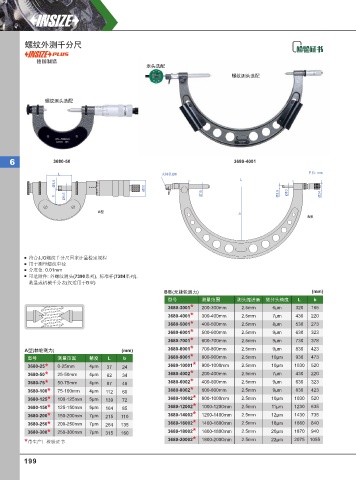

P. 208
螺纹外测千分尺
德国制造
表头选配
螺纹测头选配
螺纹测头选配
6 3680-50 3680-4001
L 夹持孔Ø8 单位: mm
L
Ø3.5
Ø20
b Ø6.5 Ø15 Ø3.5 Ø10 Ø24
A型
b
B型
符合JJG螺纹千分尺国家计量检定规程
用于测量螺纹中径
分度值: 0.01mm
可选附件: 外螺纹测头(7390系列), 标准杆(7384系列),
数显或机械千分表(仅适用于B型)
B型(无棘轮测力) (mm)
型号 测量范围 测头缩进量 微分头精度 L b
3680-3001* 200-300mm 2.5mm 6μm 320 165
3680-4001* 300-400mm 2.5mm 7μm 430 220
3680-5001* 400-500mm 2.5mm 8μm 530 273
3680-6001* 500-600mm 2.5mm 9μm 630 323
3680-7001 * 600-700mm 2.5mm 9μm 730 378
3680-8001* 700-800mm 2.5mm 9μm 830 423
A型(棘轮测力) (mm)
型号 测量范围 精度 L b 3680-9001* 800-900mm 2.5mm 10μm 930 473
3680-25 * 0-25mm 4μm 37 24 3680-10001* 900-1000mm 2.5mm 10μm 1030 520
3680-50 * 25-50mm 4μm 62 34 3680-4002* 200-400mm 2.5mm 7μm 430 220
3680-75 * 50-75mm 4μm 87 46 3680-6002* 400-600mm 2.5mm 9μm 630 323
3680-100 * 75-100mm 4μm 112 60 3680-8002 * 600-800mm 2.5mm 9μm 830 423
3680-125 * 100-125mm 5μm 139 72 3680-10002* 800-1000mm 2.5mm 10μm 1030 520
3680-150 * 125-150mm 5μm 164 85 3680-12002* 1000-1200mm 2.5mm 11μm 1230 635
3680-200 * 150-200mm 7μm 215 110 3680-14002* 1200-1400mm 2.5mm 12μm 1430 735
3680-250 * 200-250mm 7μm 264 135 3680-16002* 1400-1600mm 2.5mm 18μm 1660 840
3680-300 * 250-300mm 7μm 315 160 3680-18002* 1600-1800mm 2.5mm 20μm 1870 940
* 带生产厂检验证书 3680-20002 * 1800-2000mm 2.5mm 22μm 2075 1055
199
