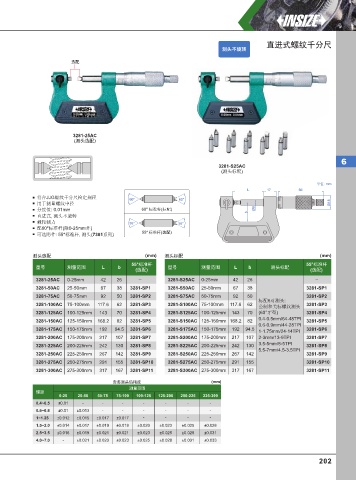

直进式螺纹千分尺
测头不旋转

选配

3281-25AC
(测头选配)

6
3281-S25AC
(测头标配)

单位: mm
L 17 66
符合JJG螺纹千分尺检定规程
60° 60°
用于测量螺纹中径 Ø18
分度值: 0.01mm 60° 标准杆(标配) Ø8
b
直进式, 测头不旋转
棘轮测力 55° 55°
配60°标准杆(除0-25mm外)
55° 标准杆(选配)
可选附件: 55°标准杆, 测头(7381系列)

测头选配 (mm) 测头标配 (mm)
55°标准杆 55°标准杆
型号 测量范围 L b 型号 测量范围 L b 测头标配
(选配) (选配)
_ _
3281-25AC 0-25mm 42 26 3281-S25AC 0-25mm 42 26
3281-50AC 25-50mm 67 38 3281-SP1 3281-S50AC 25-50mm 67 38 3281-SP1
3281-75AC 50-75mm 92 50 3281-SP2 3281-S75AC 50-75mm 92 50 3281-SP2
标配6对测头:
3281-100AC 75-100mm 117.6 62 3281-SP3 3281-S100AC 75-100mm 117.6 62 3281-SP3
公制和美标螺纹测头
3281-125AC 100-125mm 143 70 3281-SP4 3281-S125AC 100-125mm 143 70 (60°牙型) 3281-SP4
0.4-0.5mm/64-48TPI
3281-150AC 125-150mm 168.2 82 3281-SP5 3281-S150AC 125-150mm 168.2 82 3281-SP5
0.6-0.9mm/44-28TPI
3281-175AC 150-175mm 192 94.5 3281-SP6 3281-S175AC 150-175mm 192 94.5 1-1.75mm/24-14TPI 3281-SP6
3281-200AC 175-200mm 217 107 3281-SP7 3281-S200AC 175-200mm 217 107 2-3mm/13-9TPI 3281-SP7
3.5-5mm/8-5TPI
3281-225AC 200-225mm 242 130 3281-SP8 3281-S225AC 200-225mm 242 130 3281-SP8
5.5-7mm/4.5-3.5TPI
3281-250AC 225-250mm 267 142 3281-SP9 3281-S250AC 225-250mm 267 142 3281-SP9
3281-275AC 250-275mm 291 155 3281-SP10 3281-S275AC 250-275mm 291 155 3281-SP10
3281-300AC 275-300mm 317 167 3281-SP11 3281-S300AC 275-300mm 317 167 3281-SP11

安装测头后精度 (mm)
测量范围
螺距
0-25 25-50 50-75 75-100 100-125 125-200 200-225 225-300

0.4~0.5 ±0.01 - - - - - - -
0.6~0.8 ±0.01 ±0.013 - - - - - -
1~1.25 ±0.012 ±0.015 ±0.017 ±0.017 - - - -
1.5~2.0 ±0.014 ±0.017 ±0.019 ±0.019 ±0.020 ±0.023 ±0.025 ±0.028
2.5~3.5 ±0.016 ±0.019 ±0.021 ±0.021 ±0.023 ±0.025 ±0.028 ±0.031
4.0~7.0 - ±0.021 ±0.023 ±0.023 ±0.025 ±0.028 ±0.031 ±0.033
