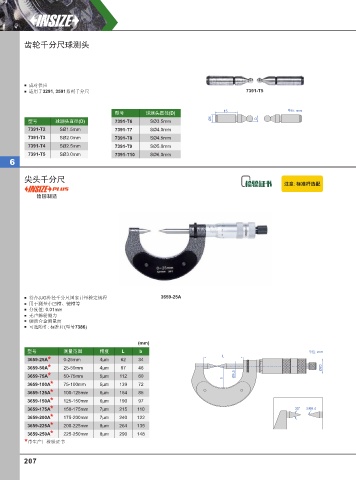

Page 216 - 英示测量INSIZE2025-v.66
P. 216
齿轮千分尺球测头
成对供应
适用于3291, 3591系列千分尺 7391-T5
型号 球测头直径(D) 15 单位: mm
型号 球测头直径(D) 7391-T6 SØ3.5mm Ø5 D
7391-T2 SØ1.5mm 7391-T7 SØ4.0mm
7391-T3 SØ2.0mm 7391-T8 SØ4.5mm
7391-T4 SØ2.5mm 7391-T9 SØ5.0mm
7391-T5 SØ3.0mm 7391-T10 SØ6.0mm
6
尖头千分尺
注意: 标准杆选配
德国制造
符合JJG外径千分尺国家计量检定规程 3659-25A
用于测量小凹槽、键槽等
分度值: 0.01mm
无声棘轮测力
硬质合金测量面
可选附件: 标准杆(型号7386)
(mm)
型号 测量范围 精度 L b 单位: mm
L
3659-25A * 0-25mm 4μm 62 34
3659-50A* 25-50mm 4μm 87 46 Ø20
3659-75A* 50-75mm 5μm 112 60 Ø6.5
b
3659-100A* 75-100mm 5μm 139 72
3659-125A* 100-125mm 6μm 164 85
3659-150A* 125-150mm 6μm 190 97
3659-175A* 150-175mm 7μm 215 110 30° SR0.4
3659-200A* 175-200mm 7μm 240 122
3659-225A* 200-225mm 8μm 264 135
3659-250A* 225-250mm 8μm 290 148
* 带生产厂检验证书
207
