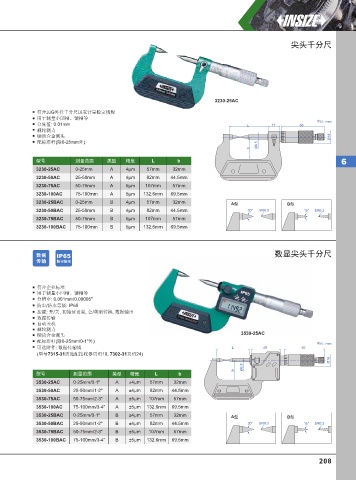

Page 217 - 英示测量INSIZE2025-v.66

尖头千分尺

3230-25AC

符合JJG外径千分尺国家计量检定规程
用于测量小凹槽、键槽等
单位: mm
分度值: 0.01mm L 17 66
棘轮测力
硬质合金测头 Ø18
配标准杆(除0-25mm外) Ø6.5
b
型号 测量范围 类型 精度 L b 6
3230-25AC 0-25mm A 4μm 57mm 32mm
3230-50AC 25-50mm A 4μm 82mm 44.5mm
3230-75AC 50-75mm A 5μm 107mm 57mm
3230-100AC 75-100mm A 5μm 132.6mm 69.5mm
3230-25BAC 0-25mm B 4μm 57mm 32mm A型 B型
3230-50BAC 25-50mm B 4μm 82mm 44.5mm 30° SR0.3 15° SR0.3
3230-75BAC 50-75mm B 5μm 107mm 57mm
3230-100BAC 75-100mm B 5μm 132.6mm 69.5mm

数据 IP65 数显尖头千分尺
传输 防尘防⽔

符合企业标准
用于测量小凹槽、键槽等
分辨率: 0.001mm/0.00005"
防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换, 数据输出
数据传输
自动关机
棘轮测力
硬质合金测头 3530-25AC
配标准杆(除0-25mm/0-1"外)
单位: mm
可选附件: 数据传输线 L 45 66
(型号7315-31需选配接收器页码10, 7302-31页码24)
Ø18
Ø6.5
b
型号 测量范围 类型 精度 L b
3530-25AC 0-25mm/0-1" A ±4μm 57mm 32mm
3530-50AC 25-50mm/1-2" A ±4μm 82mm 44.5mm
3530-75AC 50-75mm/2-3" A ±5μm 107mm 57mm
3530-100AC 75-100mm/3-4" A ±5μm 132.6mm 69.5mm
3530-25BAC 0-25mm/0-1" B ±4μm 57mm 32mm A型 B型
3530-50BAC 25-50mm/1-2" B ±4μm 82mm 44.5mm 30° SR0.3 15° SR0.3
3530-75BAC 50-75mm/2-3" B ±5μm 107mm 57mm
3530-100BAC 75-100mm/3-4" B ±5μm 132.6mm 69.5mm

208
