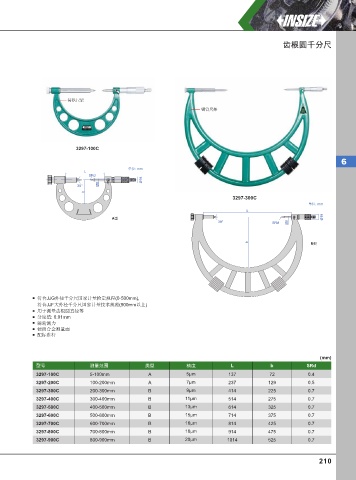

Page 219 - 英示测量INSIZE2025-v.66

齿根圆千分尺

铸铁尺架
钢管尺架

3297-100C
6
单位: mm
L
SRd
Ø18
30° Ø8
b
3297-300C
单位: mm
L
A型 Ø18
30° SRd Ø8

b
B型

符合JJG外径千分尺国家计量检定规程(0-500mm),
符合JJF大外径千分尺国家计量技术规范(500mm以上)
用于测量齿根圆直径等
分度值: 0.01mm
棘轮测力
硬质合金测量面
配标准杆

(mm)
型号 测量范围 类型 精度 L b SRd
3297-100C 5-100mm A 5μm 137 72 0.4
3297-200C 100-200mm A 7μm 237 129 0.5
3297-300C 200-300mm B 9μm 414 225 0.7
3297-400C 300-400mm B 11μm 514 275 0.7
3297-500C 400-500mm B 13μm 614 325 0.7
3297-600C 500-600mm B 15μm 714 375 0.7
3297-700C 600-700mm B 16μm 814 425 0.7
3297-800C 700-800mm B 18μm 914 475 0.7
3297-900C 800-900mm B 20μm 1014 525 0.7
