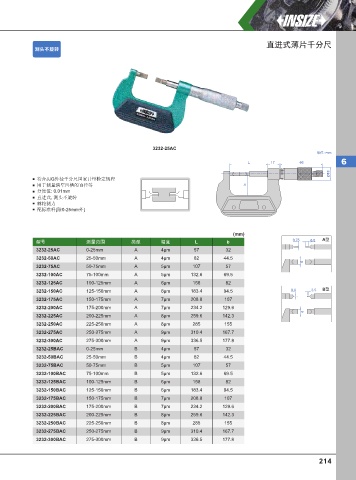

Page 223 - 英示测量INSIZE2025-v.66
P. 223
直进式薄片千分尺
测头不旋转
3232-25AC
单位: mm
6
L 17 66
Ø18
符合JJG外径千分尺国家计量检定规程
用于测量狭窄凹槽的直径等 b
分度值: 0.01mm
直进式, 测头不旋转
棘轮测力
配标准杆(除0-25mm外)
(mm)
型号 测量范围 类型 精度 L b 0.75 6.5 A型
3232-25AC 0-25mm A 4μm 57 32
3232-50AC 25-50mm A 4μm 82 44.5
6
3232-75AC 50-75mm A 5μm 107 57
3232-100AC 75-100mm A 5μm 132.6 69.5
3232-125AC 100-125mm A 6μm 158 82
3232-150AC 125-150mm A 6μm 183.4 94.5 0.4 3.5 B型
3232-175AC 150-175mm A 7μm 208.8 107
3232-200AC 175-200mm A 7μm 234.2 129.6
6
3232-225AC 200-225mm A 8μm 259.6 142.3
3232-250AC 225-250mm A 8μm 285 155
3232-275AC 250-275mm A 9μm 310.4 167.7
3232-300AC 275-300mm A 9μm 336.5 177.8
3232-25BAC 0-25mm B 4μm 57 32
3232-50BAC 25-50mm B 4μm 82 44.5
3232-75BAC 50-75mm B 5μm 107 57
3232-100BAC 75-100mm B 5μm 132.6 69.5
3232-125BAC 100-125mm B 6μm 158 82
3232-150BAC 125-150mm B 6μm 183.4 94.5
3232-175BAC 150-175mm B 7μm 208.8 107
3232-200BAC 175-200mm B 7μm 234.2 129.6
3232-225BAC 200-225mm B 8μm 259.6 142.3
3232-250BAC 225-250mm B 8μm 285 155
3232-275BAC 250-275mm B 9μm 310.4 167.7
3232-300BAC 275-300mm B 9μm 336.5 177.8
214
