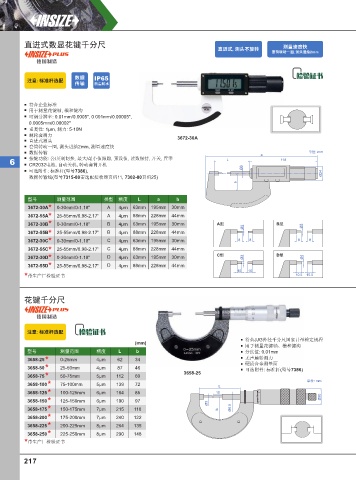

直进式数显花键千分尺 测量速度快
直进式, 测头不旋转
套筒转动⼀圈, 测头进给2mm
德国制造

数据 IP65
注意: 标准杆选配
传输 防尘防⽔

符合企业标准
用于测量花键轴, 槽和键沟
可调分辨率: 0.01mm/0.0005", 0.001mm/0.00005",
0.0005mm/0.00002"
重复性: 1μm, 测力: 5-10N
棘轮套测力 3672-30A
直进式测头
套筒转动一圈, 测头进给2mm, 测量速度快
数据传输 a 单位: mm
按键功能: 公/英制切换, 最大/最小值跟踪, 预设值, 读数保持, 开关, 置零 L 118
6 CR2032电池, 自动关机, 转动套筒开机
可选附件: 标准杆(型号7386), Ø8 Ø24
数据传输线(型号7315-80需选配接收器页码11, 7302-80页码25)
b

型号 测量范围 类型 精度 L a b
*
3672-30A 0-30mm/0-1.18" A 4μm 63mm 195mm 30mm
3672-55A * 25-55mm/0.98-2.17" A 4μm 88mm 228mm 44mm
3672-30B * 0-30mm/0-1.18" B 4μm 63mm 195mm 30mm A型 B型
Ø2 Ø3
3672-55B * 25-55mm/0.98-2.17" B 4μm 88mm 228mm 44mm
3672-30C* 0-30mm/0-1.18" C 4μm 63mm 195mm 30mm 8 8 8 8
3672-55C * 25-55mm/0.98-2.17" C 4μm 88mm 228mm 44mm
3672-30D * 0-30mm/0-1.18" D 4μm 63mm 195mm 30mm C型 Ø3 D型 Ø4
3672-55D* 25-55mm/0.98-2.17" D 4μm 88mm 228mm 44mm
10 10
* 带生产厂检验证书 10.5 10.5

花键千分尺

德国制造

注意: 标准杆选配
符合JJG外径千分尺国家计量检定规程
(mm)
用于测量花键轴、槽和键沟
型号 测量范围 精度 L b 分度值: 0.01mm
3658-25 * 0-25mm 4μm 62 34 无声棘轮测力
3658-50* 25-50mm 4μm 87 46 硬质合金测量面
可选附件: 标准杆(型号7386)
3658-75* 50-75mm 5μm 112 60 3658-25
3658-100* 75-100mm 5μm 139 72 单位: mm
L
3658-125* 100-125mm 6μm 164 85 10
3658-150* 125-150mm 6μm 190 97 Ø3 Ø20
3658-175* 150-175mm 7μm 215 110 b Ø6.5
3658-200* 175-200mm 7μm 240 122
3658-225* 200-225mm 8μm 264 135
3658-250* 225-250mm 8μm 290 148
* 带生产厂检验证书

217
