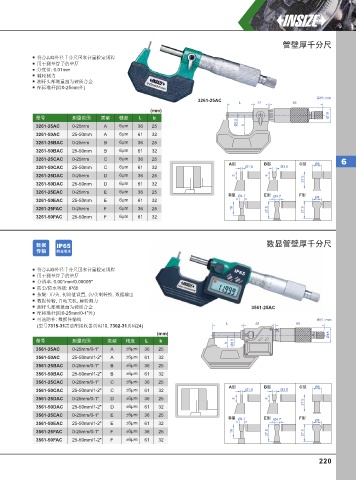

Page 229 - 英示测量INSIZE2025-v.66

管壁厚千分尺

符合JJG外径千分尺国家计量检定规程
用于测量管子的壁厚
分度值: 0.01mm
棘轮测力
测杆头部测量面为硬质合金
配标准杆(除0-25mm外)

单位: mm
3261-25AC
L 17 66
(mm)
型号 测量范围 类型 精度 L b Ø18
Ø6.5
3261-25AC 0-25mm A 6μm 36 25 b
3261-50AC 25-50mm A 6μm 61 32
3261-25BAC 0-25mm B 6μm 36 25
3261-50BAC 25-50mm B 6μm 61 32
3261-25CAC 0-25mm C 6μm 36 25
A型 B型 C型 Ø8 6
3261-50CAC 25-50mm C 6μm 61 32 Ø1.8 Ø3.5
3261-25DAC 0-25mm D 6μm 36 25 8 8
27.5
3261-50DAC 25-50mm D 6μm 61 32
3261-25EAC 0-25mm E 6μm 36 25
D型 Ø4.7 E型 Ø4.7 F型 Ø8
3261-50EAC 25-50mm E 6μm 61 32
3261-25FAC 0-25mm F 6μm 36 25 16 27.5 27.5
3261-50FAC 25-50mm F 6μm 61 32

数据 IP65 数显管壁厚千分尺
传输 防尘防⽔

符合JJG外径千分尺国家计量检定规程
用于测量管子的壁厚
分辨率: 0.001mm/0.00005"
防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换, 数据输出
数据传输, 自动关机, 棘轮测力
测杆头部测量面为硬质合金 3561-25AC
配标准杆(除0-25mm/0-1"外)
可选附件: 数据传输线 单位: mm
L 45 66
(型号7315-31需选配接收器页码10, 7302-31页码24)
(mm) Ø18
型号 测量范围 类型 精度 L b b Ø6.5
3561-25AC 0-25mm/0-1" A ±6μm 36 25
3561-50AC 25-50mm/1-2" A ±6μm 61 32
3561-25BAC 0-25mm/0-1" B ±6μm 36 25
3561-50BAC 25-50mm/1-2" B ±6μm 61 32
3561-25CAC 0-25mm/0-1" C ±6μm 36 25
A型 B型 C型 Ø8
3561-50CAC 25-50mm/1-2" C ±6μm 61 32 Ø1.8 Ø3.5
3561-25DAC 0-25mm/0-1" D ±6μm 36 25 8 8 27.5
3561-50DAC 25-50mm/1-2" D ±6μm 61 32
3561-25EAC 0-25mm/0-1" E ±6μm 36 25
D型 Ø4.7 E型 Ø4.7 F型 Ø8
3561-50EAC 25-50mm/1-2" E ±6μm 61 32
3561-25FAC 0-25mm/0-1" F ±6μm 36 25 16 27.5 27.5
3561-50FAC 25-50mm/1-2" F ±6μm 61 32

220
