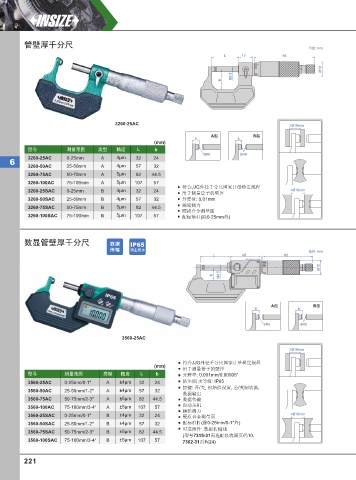

Page 230 - 英示测量INSIZE2025-v.66

管壁厚千分尺
单位: mm
L 17 66
Ø18
Ø6.5
b

3260-25AC
>Ø10mm
A型 B型
8 8
(mm)
型号 测量范围 类型 精度 L b
SR5 SR5
3260-25AC 0-25mm A 4μm 32 24
6
3260-50AC 25-50mm A 4μm 57 32
3260-75AC 50-75mm A 5μm 82 44.5
3260-100AC 75-100mm A 5μm 107 57
符合JJG外径千分尺国家计量检定规程
3260-25SAC 0-25mm B 4μm 32 24 >Ø10mm
用于测量管子的壁厚
3260-50SAC 25-50mm B 4μm 57 32 分度值: 0.01mm
棘轮测力
3260-75SAC 50-75mm B 5μm 82 44.5
硬质合金测量面
3260-100SAC 75-100mm B 5μm 107 57 配标准杆(除0-25mm外)

数显管壁厚千分尺 数据 IP65
传输 防尘防⽔ 单位: mm
L 45 66

Ø18
Ø6.5
b

A型 B型
8 8

SR5 SR5

3560-25AC

>Ø10mm
符合JJG外径千分尺国家计量检定规程
(mm)
用于测量管子的壁厚
型号 测量范围 类型 精度 L b 分辨率: 0.001mm/0.00005"
3560-25AC 0-25mm/0-1" A ±4μm 32 24 防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换,
3560-50AC 25-50mm/1-2" A ±4μm 57 32
数据输出
3560-75AC 50-75mm/2-3" A ±5μm 82 44.5 数据传输
自动关机
3560-100AC 75-100mm/3-4" A ±5μm 107 57
棘轮测力
3560-25SAC 0-25mm/0-1" B ±4μm 32 24 硬质合金测量面 >Ø10mm
3560-50SAC 25-50mm/1-2" B ±4μm 57 32 配标准杆(除0-25mm/0-1"外)
可选附件: 数据传输线
3560-75SAC 50-75mm/2-3" B ±5μm 82 44.5
(型号7315-31需选配接收器页码10,
3560-100SAC 75-100mm/3-4" B ±5μm 107 57 7302-31页码24)

221
