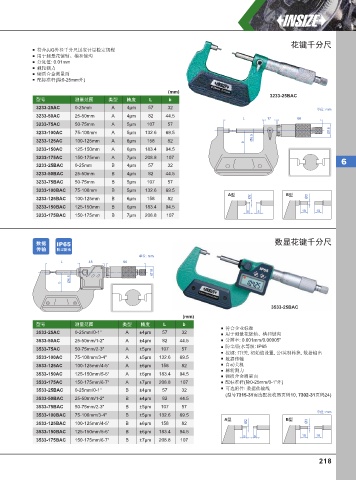

Page 227 - 英示测量INSIZE2025-v.66

花键千分尺
符合JJG外径千分尺国家计量检定规程
用于测量花键轴、槽和键沟
分度值: 0.01mm
棘轮测力
硬质合金测量面
配标准杆(除0-25mm外)
(mm)
3233-25BAC
型号 测量范围 类型 精度 L b
3233-25AC 0-25mm A 4μm 57 32 单位: mm
3233-50AC 25-50mm A 4μm 82 44.5
L 17 66
3233-75AC 50-75mm A 5μm 107 57
Ø18
3233-100AC 75-100mm A 5μm 132.6 69.5
Ø6.5
3233-125AC 100-125mm A 6μm 158 82 b
3233-150AC 125-150mm A 6μm 183.4 94.5
3233-175AC 150-175mm A 7μm 208.8 107
6
3233-25BAC 0-25mm B 4μm 57 32
3233-50BAC 25-50mm B 4μm 82 44.5
3233-75BAC 50-75mm B 5μm 107 57
3233-100BAC 75-100mm B 5μm 132.6 69.5
A型 B型
3233-125BAC 100-125mm B 6μm 158 82 Ø2 Ø3
3233-150BAC 125-150mm B 6μm 183.4 94.5
5 5 10 10
3233-175BAC 150-175mm B 7μm 208.8 107

数据 IP65 数显花键千分尺
传输 防尘防⽔
单位: mm
L 45 66
Ø18
Ø6.5
b

3533-25BAC
(mm)
型号 测量范围 类型 精度 L b
符合企业标准
3533-25AC 0-25mm/0-1" A ±4μm 57 32 用于测量花键轴、槽和键沟
3533-50AC 25-50mm/1-2" A ±4μm 82 44.5 分辨率: 0.001mm/0.00005"
防尘/防水等级: IP65
3533-75AC 50-75mm/2-3" A ±5μm 107 57
按键: 开/关, 初始值设置, 公/英制转换, 数据输出
3533-100AC 75-100mm/3-4" A ±5μm 132.6 69.5 数据传输
3533-125AC 100-125mm/4-5" A ±6μm 158 82 自动关机
棘轮测力
3533-150AC 125-150mm/5-6" A ±6μm 183.4 94.5
硬质合金测量面
3533-175AC 150-175mm/6-7" A ±7μm 208.8 107 配标准杆(除0-25mm/0-1"外)
3533-25BAC 0-25mm/0-1" B ±4μm 57 32 可选附件: 数据传输线
(型号7315-31需选配接收器页码10, 7302-31页码24)
3533-50BAC 25-50mm/1-2" B ±4μm 82 44.5
3533-75BAC 50-75mm/2-3" B ±5μm 107 57
单位: mm
3533-100BAC 75-100mm/3-4" B ±5μm 132.6 69.5
A型 B型
3533-125BAC 100-125mm/4-5" B ±6μm 158 82 Ø2 Ø3
3533-150BAC 125-150mm/5-6" B ±6μm 183.4 94.5
5 5 10 10
3533-175BAC 150-175mm/6-7" B ±7μm 208.8 107

218
