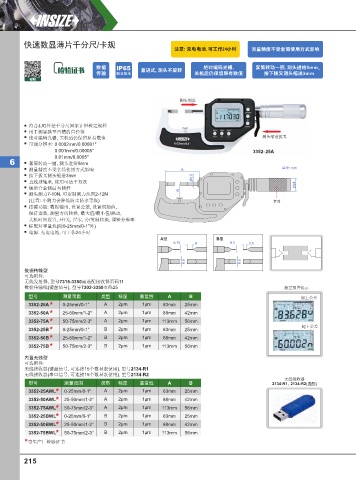

Page 224 - 英示测量INSIZE2025-v.66

快速数显薄片千分尺/卡规
注意: 充电电池, 可⼯作24⼩时 测量精度不受套筒使⽤⽅式影响

数据 IP65 直进式, 测头不旋转 绝对编码光栅, 套筒转动⼀圈, 测头进给5mm。
传输 防尘防⽔ 关机后仍保留原有数值 按下拨叉测头缩进3mm
视频

测头缩进

符合JJG外径千分尺国家计量检定规程
用于测量狭窄凹槽的直径等
绝对编码光栅, 关机后仍保留原有数值 测头缩进拨叉
可调分辨率: 0.0002mm/0.00001"
0.001mm/0.00005" 3352- 25A
0.01mm/0.0005"
6 套筒转动一圈, 测头进给5mm
测量精度不受套筒使用方式影响 A 单位: mm
按下拨叉测头缩进3mm Ø6.5
直线球轴承, 使用可达千万次
硬质合金测砧与测杆 Ø24
B
测头测力7-10N, 可定制测力范围2-12N
(注意: 小测力会降低防尘防水等级) 套筒
按键功能: 数据输出, 设置公差, 设置初始值,
保持读数, 测量方向转换, 最大值/最小值/跳动,
关机时间设置, 开/关, 置零, 公/英制转换, 调整分辨率
标配对零量块(除0-25mm/0-1"外)
电源: 充电电池, 可工作24小时
A型 B型
0.75 8 0.3 3.5

6.5 6.5
数据传输型
可选附件:
无线发射器, 型号7315-3350需选配接收器页码11
数据传输线(键盘信号), 型号7302-3350页码25 超差报警提示
型号 测量范围 类型 精度 重复性 A B 超上公差
3352-25A * 0-25mm/0-1" A 2µm 1µm 63mm 25mm
3352-50A * 25-50mm/1-2" A 2µm 1µm 88mm 42mm
3352-75A * 50-75mm/2-3" A 2µm 1µm 113mm 56mm
3352-25B * 0-25mm/0-1" B 2µm 1µm 63mm 25mm 超下公差
*
3352-50B 25-50mm/1-2" B 2µm 1µm 88mm 42mm
3352-75B * 50-75mm/2-3" B 2µm 1µm 113mm 56mm
内置无线型
可选附件:
无线接收器(键盘信号, 可连接15个数显表使用), 型号2134-R1
无线接收器(串口信号, 可连接15个数显表使用), 型号2134-R2
无线接收器
型号 测量范围 类型 精度 重复性 A B 2134-R1, 2134-R2(选配)
3352-25AWL * 0-25mm/0-1" A 2µm 1µm 63mm 25mm
3352-50AWL * 25-50mm/1-2" A 2µm 1µm 88mm 42mm
3352-75AWL * 50-75mm/2-3" A 2µm 1µm 113mm 56mm
3352-25BWL * 0-25mm/0-1" B 2µm 1µm 63mm 25mm
3352-50BWL * 25-50mm/1-2" B 2µm 1µm 88mm 42mm
* 50-75mm/2-3"
3352-75BWL B 2µm 1µm 113mm 56mm
* 带生产厂检验证书
