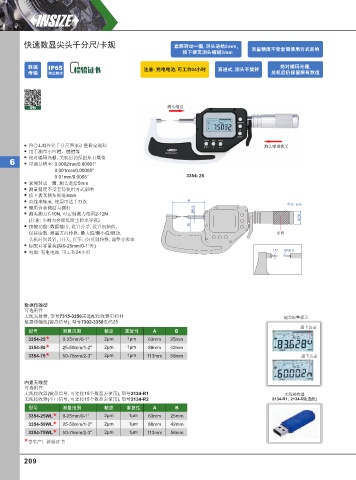

Page 218 - 英示测量INSIZE2025-v.66

快速数显尖头千分尺/卡规 套筒转动⼀圈, 测头进给5mm。
按下拨叉测头缩进3mm 测量精度不受套筒使⽤⽅式影响

数据 IP65 注意: 充电电池, 可⼯作24⼩时 直进式, 测头不旋转 绝对编码光栅,
传输 防尘防⽔ 关机后仍保留原有数值

视频 测头缩进

符合JJG外径千分尺国家计量检定规程 测头缩进拨叉
用于测量小凹槽、键槽等
绝对编码光栅, 关机后仍保留原有数值
6 可调分辨率: 0.0002mm/0.00001"
0.001mm/0.00005"
0.01mm/0.0005" 3354- 25
套筒转动一圈, 测头进给5mm
测量精度不受套筒使用方式影响
按下拨叉测头缩进3mm
直线球轴承, 使用可达千万次 A
单位: mm
硬质合金测砧与测杆 Ø6.5
测头测力7-10N, 可定制测力范围2-12N
(注意: 小测力会降低防尘防水等级) Ø24
按键功能: 数据输出, 设置公差, 设置初始值, B
保持读数, 测量方向转换, 最大值/最小值/跳动, 套筒
关机时间设置, 开/关, 置零, 公/英制转换, 调整分辨率
标配对零量块(除0-25mm/0-1"外)
电源: 充电电池, 可工作24小时 15° SR0.3

数据传输型
可选附件:
无线发射器, 型号7315-3350需选配接收器页码11 超差报警提示
数据传输线(键盘信号), 型号7302-3350页码25
超上公差
型号 测量范围 精度 重复性 A B
3354-25 * 0-25mm/0-1" 2µm 1µm 63mm 25mm
3354-50 * 25-50mm/1-2" 2µm 1µm 88mm 42mm
3354-75 * 50-75mm/2-3" 2µm 1µm 113mm 56mm 超下公差

内置无线型
可选附件:
无线接收器(键盘信号, 可连接15个数显表使用), 型号2134-R1 无线接收器
无线接收器(串口信号, 可连接15个数显表使用), 型号2134-R2 2134-R1, 2134-R2(选配)
型号 测量范围 精度 重复性 A B
3354-25WL * 0-25mm/0-1" 2µm 1µm 63mm 25mm
3354-50WL * 25-50mm/1-2" 2µm 1µm 88mm 42mm
3354-75WL * 50-75mm/2-3" 2µm 1µm 113mm 56mm
* 带生产厂检验证书
