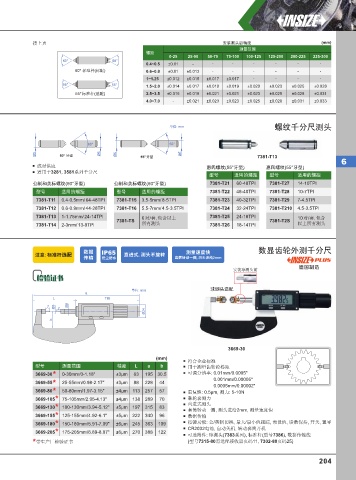

接上页 安装测头后精度 (mm)
测量范围
螺距
0-25 25-50 50-75 75-100 100-125 125-200 200-225 225-300

60° 60°
0.4~0.5 ±0.01 - - - - - - -
60° 标准杆(标配) 0.6~0.8 ±0.01 ±0.013 - - - - - -
1~1.25 ±0.012 ±0.015 ±0.017 ±0.017 - - - -
55° 55° 1.5~2.0 ±0.014 ±0.017 ±0.019 ±0.019 ±0.020 ±0.023 ±0.025 ±0.028
55° 标准杆(选配) 2.5~3.5 ±0.016 ±0.019 ±0.021 ±0.021 ±0.023 ±0.025 ±0.028 ±0.031
4.0~7.0 - ±0.021 ±0.023 ±0.023 ±0.025 ±0.028 ±0.031 ±0.033

单位: mm 螺纹千分尺测头

60° 55°
Ø5 60° 牙型 Ø5 Ø5 55° 牙型 Ø5 7381-T13
6
成对供应 惠氏螺纹(55°牙型) 惠氏螺纹(55°牙型)
适用于3281, 3581系列千分尺
型号 适用的螺距 型号 适用的螺距
公制和美标螺纹(60°牙型) 公制和美标螺纹(60°牙型) 7381-T21 60-48TPI 7381-T27 14-10TPI
型号 适用的螺距 型号 适用的螺距 7381-T22 48-40TPI 7381-T28 10-7TPI
7381-T11 0.4-0.5mm/ 64-48TPI 7381-T15 3.5-5mm/ 8-5TPI 7381-T23 40-32TPI 7381-T29 7-4.5TPI
7381-T12 0.6-0.9mm/ 44-28TPI 7381-T16 5.5-7mm/ 4.5-3.5TPI 7381-T24 32-24TPI 7381-T210 4.5-3.5TPI
7381-T13 1-1.75mm/ 24-14TPI 6 对/套, 包含以上 7381-T25 24-18TPI 10 对/套, 包含
7381-TS 7381-T2S
7381-T14 2-3mm/ 13-9TPI 所有测头 7381-T26 18-14TPI 以上所有测头

数据 测量速度快 数显齿轮外测千分尺
注意: 标准杆选配 IP65 直进式, 测头不旋转
传输 防尘防⽔ 套筒转动⼀圈, 测头进给2mm
德国制造
安装球测头前

球测头选配
单位: mm
a
L 118
7 Ø3 7 Ø8
Ø24
b

3669-30

(mm)
符合企业标准
型号 测量范围 精度 L a b 用于测量齿轮跨棒距
3669-30 * 0-30mm/0-1.18" ±3μm 63 195 30.5 可调分辨率: 0.01mm/0.0005"
0.001mm/0.00005"
3669-55 * 25-55mm/0.98-2.17" ±3μm 88 228 44 0.0005mm/0.00002"
* 重复性: 0.5μm, 测力: 5-10N
3669-80 50-80mm/1.97-3.15" ±4μm 113 257 57
3669-105* 75-105mm/2.95-4.13" ±4μm 138 289 70 棘轮套测力
直进式测头
3669-130* 100-130mm/3.94-5.12" ±5μm 197 315 83
套筒转动一圈, 测头进给2mm, 测量速度快
3669-155* 125-155mm/4.92-6.1" ±5μm 222 340 96 数据传输
3669-180* 150-180mm/5.91-7.09" ±6μm 245 363 109 按键功能: 公/英制切换, 最大/最小值跟踪, 预设值, 读数保持, 开关, 置零
CR2032电池, 自动关机, 转动套筒开机
3669-205* 175-205mm/6.89-8.07" ±6μm 270 388 122
可选附件: 球测头(7383系列), 标准杆(型号7386), 数据传输线
* 带生产厂检验证书 (型号7315-80需选配接收器页码11, 7302-80页码25)
