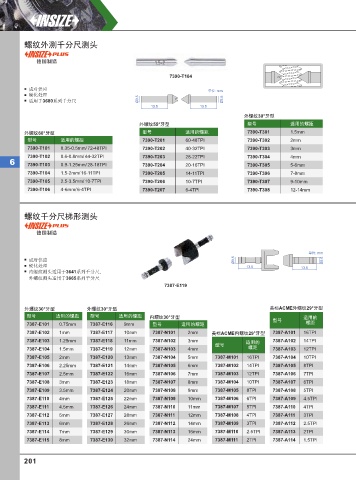

P. 210
螺纹外测千分尺测头
德国制造
7390-T104
成对供应 单位: mm
硬化处理
适用于3680系列千分尺 Ø3.5 Ø3.5
13.5 13.5
外螺纹30°牙型
外螺纹55°牙型 型号 适用的螺距
外螺纹60°牙型 型号 适用的螺距 7390-T301 1.5mm
型号 适用的螺距 7390-T201 60-48TPI 7390-T302 2mm
7390-T101 0.35-0.5mm/ 72-48TPI 7390-T202 40-32TPI 7390-T303 3mm
7390-T102 0.6-0.8mm/ 44-32TPI 7390-T203 28-22TPI 7390-T304 4mm
6 7390-T103 0.9-1.25mm/ 28-18TPI 7390-T204 20-16TPI 7390-T305 5-6mm
7390-T104 1.5-2mm/ 16-11TPI 7390-T205 14-11TPI 7390-T306 7-8mm
7390-T105 2.5-3.5mm/ 10-7TPI 7390-T206 10-7TPI 7390-T307 9-10mm
7390-T106 4-6mm/ 6-4TPI 7390-T207 6-4TPI 7390-T308 12-14mm
螺纹千分尺梯形测头
德国制造
单位: mm
成对供应 Ø3.5 Ø3.5
硬化处理 13.5 13.5
内螺纹测头适用于3641系列千分尺,
外螺纹测头适用于3665系列千分尺
7387-E119
外螺纹30°牙型 外螺纹30°牙型 美标ACME外螺纹29°牙型
型号 适用的螺距 型号 适用的螺距 内螺纹30°牙型 适用的
型号
7387-E101 0.75mm 7387-E116 9mm 型号 适用的螺距 螺距
7387-E102 1mm 7387-E117 10mm 7387-N101 2mm 美标ACME内螺纹29°牙型 7387-A101 16TPI
7387-E103 1.25mm 7387-E118 11mm 7387-N102 3mm 适用的 7387-A102 14TPI
型号
7387-E104 1.5mm 7387-E119 12mm 7387-N103 4mm 螺距 7387-A103 12TPI
7387-E105 2mm 7387-E120 13mm 7387-N104 5mm 7387-M101 16TPI 7387-A104 10TPI
7387-E106 2.25mm 7387-E121 14mm 7387-N105 6mm 7387-M102 14TPI 7387-A105 8TPI
7387-E107 2.5mm 7387-E122 16mm 7387-N106 7mm 7387-M103 12TPI 7387-A106 7TPI
7387-E108 3mm 7387-E123 18mm 7387-N107 8mm 7387-M104 10TPI 7387-A107 6TPI
7387-E109 3.5mm 7387-E124 20mm 7387-N108 9mm 7387-M105 8TPI 7387-A108 5TPI
7387-E110 4mm 7387-E125 22mm 7387-N109 10mm 7387-M106 6TPI 7387-A109 4.5TPI
7387-E111 4.5mm 7387-E126 24mm 7387-N110 11mm 7387-M107 5TPI 7387-A110 4TPI
7387-E112 5mm 7387-E127 28mm 7387-N111 12mm 7387-M108 4TPI 7387-A111 3TPI
7387-E113 6mm 7387-E128 26mm 7387-N112 14mm 7387-M109 3TPI 7387-A112 2.5TPI
7387-E114 7mm 7387-E129 30mm 7387-N113 16mm 7387-M110 2.5TPI 7387-A113 2TPI
7387-E115 8mm 7387-E130 32mm 7387-N114 24mm 7387-M111 2TPI 7387-A114 1.5TPI
201
