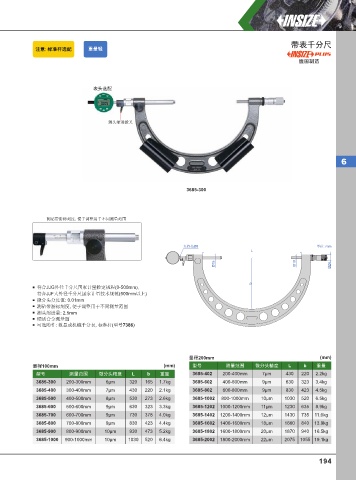

Page 203 - 英示测量INSIZE2025-v.66

带表千分尺
注意: 标准杆选配 重量轻

德国制造

表头选配

测头缩进拨叉

6

3685-300

测砧带游标刻度, 便于调整用于不同测量范围

夹持孔Ø8 单位: mm
L
Ø15 Ø10 Ø24

b
符合JJG外径千分尺国家计量检定规程(0-500mm),
符合JJF大外径千分尺国家计量技术规范(500mm以上)
微分头分度值: 0.01mm
测砧带游标刻度, 便于调整用于不同测量范围
测头缩进量: 2.5mm
硬质合金测量面
可选附件: 数显或机械千分表, 标准杆(型号7386)

量程200mm (mm)
量程100mm (mm) 型号 测量范围 微分头精度 L b 重量
型号 测量范围 微分头精度 L b 重量 3685-402 200-400mm 7μm 430 220 2.2kg
3685-300 200-300mm 6μm 320 165 1.7kg 3685-602 400-600mm 9μm 630 323 3.4kg
3685-400 300-400mm 7μm 430 220 2.1kg 3685-802 600-800mm 9μm 830 423 4.5kg
3685-500 400-500mm 8μm 530 273 2.6kg 3685-1002 800-1000mm 10μm 1030 520 6.5kg
3685-600 500-600mm 9μm 630 323 3.3kg 3685-1202 1000-1200mm 11μm 1230 635 8.9kg
3685-700 600-700mm 9μm 730 378 4.0kg 3685-1402 1200-1400mm 12μm 1430 735 11.6kg
3685-800 700-800mm 9μm 830 423 4.4kg 3685-1602 1400-1600mm 18μm 1660 840 13.9kg
3685-900 800-900mm 10μm 930 473 5.2kg 3685-1802 1600-1800mm 20μm 1870 940 16.5kg
3685-1000 900-1000mm 10μm 1030 520 6.4kg 3685-2002 1800-2000mm 22μm 2075 1055 19.1kg

194
