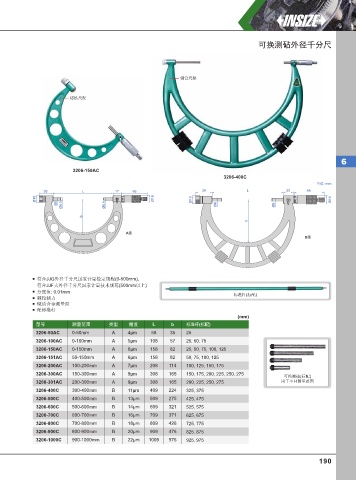

Page 199 - 英示测量INSIZE2025-v.66

可换测砧外径千分尺

钢管尺架

铸铁尺架

6
3206-150AC
3206-400C
单位: mm
38 L 17 66 38 L 20 66
Ø18 Ø18 Ø18 Ø18
Ø8 Ø6.5 Ø6.5 Ø8 Ø8

b
b

A型
B型

符合JJG外径千分尺国家计量检定规程(0-500mm),
符合JJF大外径千分尺国家计量技术规范(500mm以上)
分度值: 0.01mm
标准杆(标配)
棘轮测力
硬质合金测量面
配标准杆
(mm)
型号 测量范围 类型 精度 L b 标准杆(标配)
3206-50AC 0-50mm A 4μm 58 35 25
3206-100AC 0-100mm A 5μm 108 57 25, 50, 75
3206-150AC 0-150mm A 6μm 158 82 25, 50, 75, 100, 125
3206-151AC 50-150mm A 6μm 158 82 50, 75, 100, 125
3206-200AC 100-200mm A 7μm 208 114 100, 125, 150, 175
3206-300AC 150-300mm A 9μm 308 165 150, 175, 200, 225, 250, 275
可换测砧(标配)
3206-301AC 200-300mm A 9μm 308 165 200, 225, 250, 275 用于不同测量范围
3206-400C 300-400mm B 11μm 409 224 325, 375
3206-500C 400-500mm B 13μm 509 275 425, 475
3206-600C 500-600mm B 14μm 609 321 525, 575
3206-700C 600-700mm B 16μm 709 371 625, 675
3206-800C 700-800mm B 18μm 809 426 725, 775
3206-900C 800-900mm B 20μm 909 476 825, 875
3206-1000C 900-1000mm B 22μm 1009 576 925, 975

190
