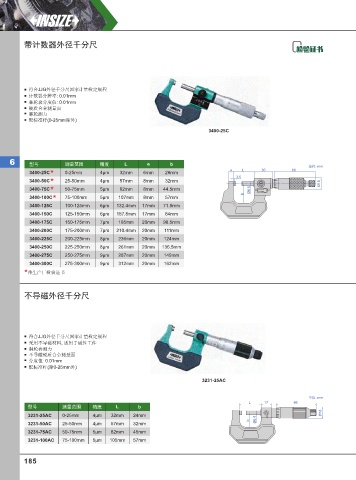

Page 194 - 英示测量INSIZE2025-v.66
P. 194
带计数器外径千分尺
符合JJG外径千分尺国家计量检定规程
计数器分辨率: 0.01mm
棘轮套分度值: 0.01mm
硬质合金测量面
棘轮测力
配标准杆(0-25mm除外)
3400-25C
6 型号 测量范围 精度 L a b
单位: mm
3400-25C * 0-25mm 4μm 32mm 6mm 26mm a L 30 66
3.5
* Ø18
3400-50C 25-50mm 4μm 57mm 8mm 32mm
3400-75C * 50-75mm 5μm 82mm 8mm 44.5mm Ø6.5
b
3400-100C * 75-100mm 5μm 107mm 8mm 57mm
3400-125C 100-125mm 6μm 132.4mm 17mm 71.8mm
3400-150C 125-150mm 6μm 157.8mm 17mm 84mm
3400-175C 150-175mm 7μm 185mm 20mm 98.5mm
3400-200C 175-200mm 7μm 210.4mm 20mm 111mm
3400-225C 200-225mm 8μm 236mm 20mm 124mm
3400-250C 225-250mm 8μm 261mm 20mm 136.5mm
3400-275C 250-275mm 9μm 287mm 20mm 149mm
3400-300C 275-300mm 9μm 312mm 20mm 162mm
* 带生产厂检验证书
不导磁外径千分尺
符合JJG外径千分尺国家计量检定规程
采用不导磁材料, 适用于磁性工件
棘轮套测力
不导磁硬质合金测量面
分度值: 0.01mm
配标准杆(除0-25mm外)
3231-25AC
单位: mm
L 17 66
型号 测量范围 精度 L b
Ø18
3231-25AC 0-25mm 4μm 32mm 24mm
b Ø6.5
3231-50AC 25-50mm 4μm 57mm 32mm
3231-75AC 50-75mm 5μm 82mm 45mm
3231-100AC 75-100mm 5μm 105mm 57mm
185
