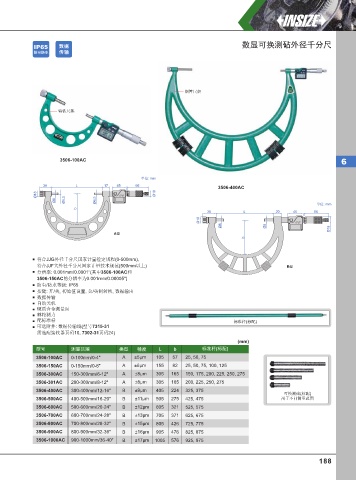

Page 197 - 英示测量INSIZE2025-v.66

IP65 数据 数显可换测砧外径千分尺
防尘防⽔ 传输

钢管尺架

铸铁尺架

3506-100AC 6

单位: mm
38 L 17 45 66
3506-400AC
Ø18 Ø18
Ø8 Ø6.5 Ø6.5 单位: mm
b
38 L 20 45 66
Ø18
Ø8 Ø8 47 Ø18
A型
b

符合JJG外径千分尺国家计量检定规程(0-500mm),
符合JJF大外径千分尺国家计量技术规范(500mm以上) B型
分辨率: 0.001mm/0.0001"(其中3506-100AC和
3506-150AC的分辨率为0.001mm/0.00005")
防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换, 数据输出
数据传输
自动关机
硬质合金测量面
棘轮测力
配标准杆 标准杆(标配)
可选附件: 数据传输线(型号7315-31
需选配接收器页码10, 7302-31页码24)
(mm)
型号 测量范围 类型 精度 L b 标准杆(标配)
3506-100AC 0-100mm/0-4" A ±5μm 105 57 25, 50, 75
3506-150AC 0-150mm/0-6" A ±6μm 155 82 25, 50, 75, 100, 125
3506-300AC 150-300mm/6-12" A ±8μm 305 165 150, 175, 200, 225, 250, 275
3506-301AC 200-300mm/8-12" A ±8μm 305 165 200, 225, 250, 275
3506-400AC 300-400mm/12-16" B ±9μm 405 224 325, 375
可换测砧(标配)
3506-500AC 400-500mm/16-20" B ±11μm 505 275 425, 475 用于不同测量范围
3506-600AC 500-600mm/20-24" B ±12μm 605 321 525, 575
3506-700AC 600-700mm/24-28" B ±13μm 705 371 625, 675
3506-800AC 700-800mm/28-32" B ±15μm 805 426 725, 775
3506-900AC 800-900mm/32-36" B ±16μm 905 476 825, 875
3506-1000AC 900-1000mm/36-40" B ±17μm 1005 576 925, 975

188
