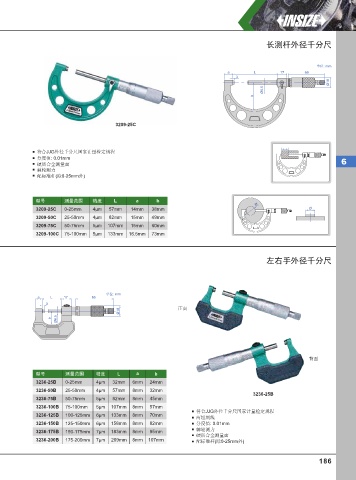

长测杆外径千分尺

单位: mm
a L 17 66
3
Ø18
Ø6.5
b

3209-25C

符合JJG外径千分尺国家计量检定规程
分度值: 0.01mm
硬质合金测量面 6
棘轮测力
配标准杆(除0-25mm外)

型号 测量范围 精度 L a b
Ø
3209-25C 0-25mm 4μm 57mm 14mm 38mm Ø
3209-50C 25-50mm 4μm 82mm 15mm 49mm
3209-75C 50-75mm 5μm 107mm 15mm 60mm
3209-100C 75-100mm 5μm 133mm 16.5mm 73mm

左右手外径千分尺

单位: mm
a L 17 66
3
Ø18 正面
Ø6.5
b

背面

型号 测量范围 精度 L a b
3236-25B 0-25mm 4µm 32mm 6mm 24mm
3236-50B 25-50mm 4µm 57mm 8mm 32mm
3236-25B
3236-75B 50-75mm 5µm 82mm 8mm 45mm
3236-100B 75-100mm 5µm 107mm 8mm 57mm
符合JJG外径千分尺国家计量检定规程
3236-125B 100-125mm 6µm 133mm 8mm 70mm
两组刻线
3236-150B 125-150mm 6µm 158mm 8mm 82mm 分度值: 0.01mm
棘轮测力
3236-175B 150-175mm 7µm 183mm 8mm 95mm
硬质合金测量面
3236-200B 175-200mm 7µm 209mm 8mm 107mm 配标准杆(除0-25mm外)
