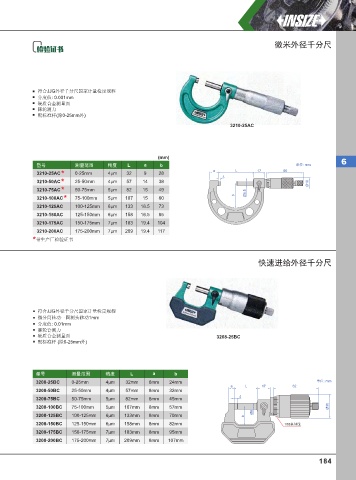

Page 193 - 英示测量INSIZE2025-v.66

微米外径千分尺

符合JJG外径千分尺国家计量检定规程
分度值: 0.001mm
硬质合金测量面
棘轮测力
配标准杆(除0-25mm外)

3210-25AC

(mm)
6
型号 测量范围 精度 L a b 单位: mm
3210-25AC * 0-25mm 4μm 32 9 28 a L 17 66
3
3210-50AC * 25-50mm 4μm 57 14 38 Ø18
3210-75AC * 50-75mm 5μm 82 15 49 Ø6.5
3210-100AC * 75-100mm 5μm 107 15 60 b
3210-125AC 100-125mm 6μm 133 16.5 73
3210-150AC 125-150mm 6μm 158 16.5 85
3210-175AC 150-175mm 7μm 183 19.4 104
3210-200AC 175-200mm 7μm 209 19.4 117
* 带生产厂检验证书

快速进给外径千分尺

符合JJG外径千分尺国家计量检定规程
微分筒转动一圈测头移动1mm
分度值: 0.01mm
棘轮套测力
硬质合金测量面 3208-25BC
配标准杆 (除0-25mm外)

型号 测量范围 精度 L a b
3208-25BC 0-25mm 4μm 32mm 6mm 24mm 单位: mm
a L 17 62
3208-50BC 25-50mm 4μm 57mm 8mm 32mm
4
3208-75BC 50-75mm 5μm 82mm 8mm 45mm
3208-100BC 75-100mm 5μm 107mm 8mm 57mm Ø30
Ø8
3208-125BC 100-125mm 6μm 133mm 8mm 70mm b
3208-150BC 125-150mm 6μm 158mm 8mm 82mm 100条刻线
3208-175BC 150-175mm 7μm 183mm 8mm 95mm
3208-200BC 175-200mm 7μm 209mm 8mm 107mm

184
