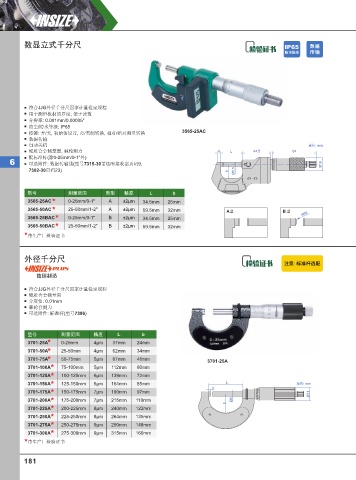

Page 190 - 英示测量INSIZE2025-v.66

数显立式千分尺 IP65 数据
防尘防⽔ 传输

符合JJG外径千分尺国家计量检定规程
用于测量板材的厚度, 便于读数
分辨率: 0.001mm/0.00005"
防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换, 相对/绝对测量转换 3565-25AC
数据传输
自动关机 单位: mm
硬质合金测量面, 棘轮测力 6 L 44.5 64
配标准杆(除0-25mm/0-1"外)
6 可选附件: 数据传输线(型号7315-30需选配接收器页码9, Ø18
7302-30页码23) b Ø6.5

型号 测量范围 类型 精度 L b
3565-25AC * 0-25mm/0-1" A ±2µm 34.5mm 25mm
3565-50AC * 25-50mm/1-2" A ±2µm 59.5mm 32mm A型 B 型 SR5
3565-25BAC * 0-25mm/0-1" B ±2µm 34.5mm 25mm
3565-50BAC * 25-50mm/1-2" B ±2µm 59.5mm 32mm
* 带生产厂检验证书

外径千分尺
注意: 标准杆选配

德国制造

符合JJG外径千分尺国家计量检定规程
硬质合金测量面
分度值: 0.01mm
棘轮套测力
可选附件: 标准杆(型号7386)

型号 测量范围 精度 L b
3701-25A * 0-25mm 4μm 37mm 24mm
3701-50A * 25-50mm 4μm 62mm 34mm
3701-75A * 50-75mm 5μm 87mm 46mm 3701-25A
3701-100A * 75-100mm 5μm 112mm 60mm
3701-125A * 100-125mm 6μm 139mm 72mm
3701-150A * 125-150mm 6μm 164mm 85mm L 单位: mm
3
3701-175A * 150-175mm 7μm 190mm 97mm Ø21
3701-200A * 175-200mm 7μm 215mm 110mm b Ø8
3701-225A * 200-225mm 8μm 240mm 122mm
3701-250A * 225-250mm 8μm 264mm 135mm
3701-275A * 250-275mm 9μm 290mm 148mm
3701-300A * 275-300mm 9μm 315mm 160mm
* 带生产厂检验证书

181
