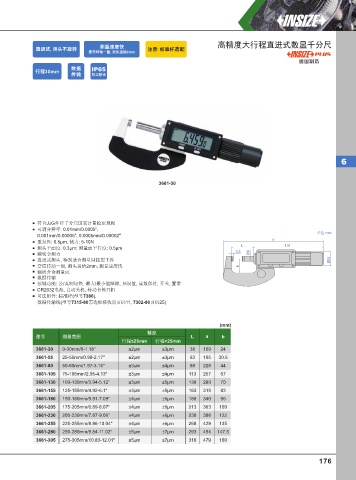

测量速度快 高精度大行程直进式数显千分尺
直进式, 测头不旋转 注意: 标准杆选配
套筒转动⼀圈, 测头进给2mm
德国制造
数据 IP65
⾏程30mm
传输 防尘防⽔

6

3661-30

符合JJG外径千分尺国家计量检定规程
可调分辨率: 0.01mm/0.0005",
单位: mm
0.001mm/0.00005", 0.0005mm/0.00002"
a
重复性: 0.5μm, 测力: 5-10N
L 118
测头平面度: 0.3μm; 测量面平行度: 0.5μm
棘轮套测力 3.5 Ø8
直进式测头, 特别适合测量圆柱型工件 Ø24
套筒转动一圈, 测头进给2mm, 测量速度快 b
硬质合金测量面
数据传输
按键功能: 公/英制切换, 最大/最小值跟踪, 预设值, 读数保持, 开关, 置零
CR2032电池, 自动关机, 转动套筒开机
可选附件: 标准杆(型号7386),
数据传输线(型号7315-80需选配接收器页码11, 7302-80页码25)

(mm)
精度
型号 测量范围 L a b
>
行程 25mm 行程 25mm
≤
3661-30 0-30mm/0-1.18" ±2μm ±3μm 38 169 24
3661-55 25-55mm/0.98-2.17" ±2μm ±3μm 63 195 30.5
3661-80 50-80mm/1.97-3.15" ±3μm ±4μm 88 228 44
3661-105 75-105mm/2.95-4.13" ±3μm ±4μm 113 257 57
3661-130 100-130mm/3.94-5.12" ±3μm ±5μm 138 289 70
3661-155 125-155mm/4.92-6.1" ±3μm ±5μm 163 315 83
3661-180 150-180mm/5.91-7.09" ±4μm ±6μm 188 340 96
3661-205 175-205mm/6.89-8.07" ±4μm ±6μm 213 363 109
3661-230 200-230mm/7.87-9.06" ±4μm ±6μm 238 388 122
3661-255 225-255mm/8.86-10.04" ±4μm ±6μm 268 429 135
3661-280 250-280mm/9.84-11.02" ±5μm ±7μm 293 454 147.5
3661-305 275-305mm/10.83-12.01" ±5μm ±7μm 318 479 160
