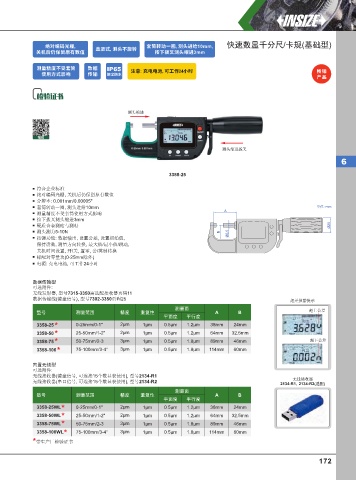

Page 181 - 英示测量INSIZE2025-v.66

绝对编码光栅, 直进式, 测头不旋转 套筒转动⼀圈, 测头进给10mm, 快速数显千分尺/卡规(基础型)
关机后仍保留原有数值 按下拨叉测头缩进3mm

测量精度不受套筒 数据 IP65 注意: 充电电池, 可⼯作24⼩时 畅销
使⽤⽅式影响 传输 防尘防⽔
产品

测头缩进

视频

测头缩进拨叉
6

3358-25

符合企业标准
绝对编码光栅, 关机后仍保留原有数值
分辨率: 0.001mm/0.00005"
套筒转动一圈, 测头进给10mm 单位: mm
A
测量精度不受套筒使用方式影响
按下拨叉测头缩进3mm
硬质合金测砧与测杆 Ø25
测头测力5-10N B Ø6.5
按键功能: 数据输出, 设置公差, 设置初始值,
保持读数, 测量方向转换, 最大值/最小值/跳动,
关机时间设置, 开/关, 置零, 公/英制转换
标配对零量块(0-25mm除外)
电源: 充电电池, 可工作24小时

数据传输型
可选附件:
无线发射器, 型号7315-3350需选配接收器页码11
数据传输线(键盘信号), 型号7302-3350页码25 超差报警提示
测量面 超上公差
型号 测量范围 精度 重复性 A B
平面度 平行度
3358-25 * 0-25mm/0-1" 2µm 1µm 0.5µm 1.2µm 38mm 24mm
3358-50 * 25-50mm/1-2" 2µm 1µm 0.5µm 1.2µm 64mm 32.5mm
3358-75 * 50-75mm/2-3 3µm 1µm 0.5µm 1.8µm 89mm 46mm 超下公差
3358-100 * 75-100mm/3-4" 3µm 1µm 0.5µm 1.8µm 114mm 60mm

内置无线型
可选附件:
无线接收器(键盘信号, 可连接15个数显表使用), 型号2134-R1 无线接收器
无线接收器(串口信号, 可连接15个数显表使用), 型号2134-R2
2134-R1, 2134-R2(选配)
测量面
型号 测量范围 精度 重复性 A B
平面度 平行度
3358-25WL * 0-25mm/0-1" 2µm 1µm 0.5µm 1.2µm 38mm 24mm
3358-50WL * 25-50mm/1-2" 2µm 1µm 0.5µm 1.2µm 64mm 32.5mm
3358-75WL * 50-75mm/2-3 3µm 1µm 0.5µm 1.8µm 89mm 46mm
3358-100WL * 75-100mm/3-4" 3µm 1µm 0.5µm 1.8µm 114mm 60mm
* 带生产厂检验证书

172
