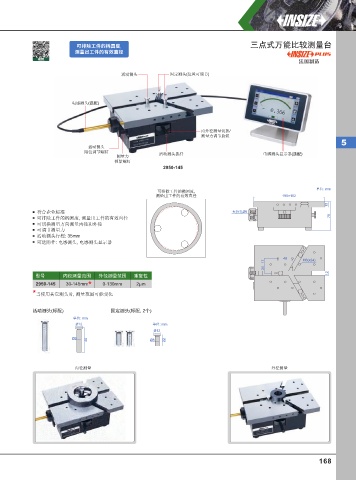

可排除⼯件的椭圆度, 三点式万能比较测量台
测量出⼯件的有效直径
视频
法国制造

活动测头 固定测头(位置可调节)

电感测头(选配)

内外径测量切换/
测量力调节旋钮
5
活动测头
限位调节螺钉 活动测头拨杆 电感测头显示器(选配)
测量力
锁紧螺钉
2950-145

单位: mm
可排除工件的椭圆度,
测量出工件的有效直径 195×152
15
符合企业标准 夹持孔Ø8
可排除工件的椭圆度, 测量出工件的有效直径 78
可切换测量方向测量内径和外径
可调节测量力
活动测头行程: 35mm
可选附件: 电感测头, 电感测头显示器

40
17 M6(x24)
24
12
型号 内径测量范围 外径测量范围 重复性
2950-145 30-145mm * 0-130mm 2µm
*当使用其它测头时, 测量范围可能变化

活动测头(标配) 固定测头(标配, 2个)
单位: mm
Ø12 单位: mm
Ø12
Ø8
46 Ø8 22

内径测量 外径测量

168
