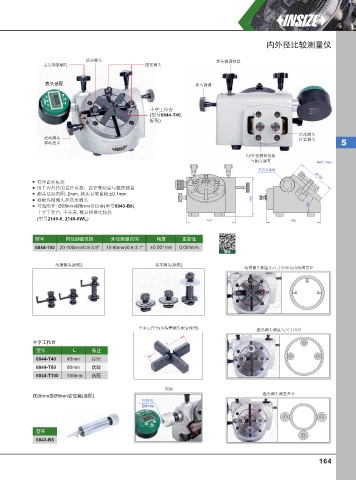

P. 173

内外径比较测量仪

                               活动测头                                        表头微调锁紧
                表头锁紧螺钉                             固定测头


                表头选配                                                表头微调



                                                     十字工作台
                                                     (型号6844-T40,
                                                     标配)
                                                                                                        活动测头
                活动测头                                                                                    位置调节
                移动把手                                                                                                  5

                                                                                      内/外径测量切换
                                                                                       与测力调节                  单位: mm
                                                                                          夹持孔Ø28
                                                                                                             Ø120
              符合企业标准
              用于内外径的直径误差、直径变动量与锥度测量
              测头活动范围: 2mm, 测头有效量程:±0.1mm
              标配沟槽测头和盘形测头                                                               115
              可选附件  : Ø28mm/Ø8mm变径套(型号   6843-B8),                                                         40°
              十字工作台   , 千分表 , 数显扭簧比较仪
              (型号 2140-6, 2140-6WL)                                     147                          145



             型号         内径测量范围         外径测量范围          精度        重复性
             6844-100  20-100mm/0.8-3.9"  15-80mm/0.6-3.1"  ±0.001mm  0.001mm
                                                                              视频
                    沟槽测头(标配)                          盘形测头(标配)
                                                                                     沟槽测头测量小尺寸内径与内沟槽直径











                                                 十字工作台(与沟槽测头配合使用)                        盘形测头测量大尺寸内径

            十字工作台                                         L
             型号           L      备注
             6844-T40   40mm     标配
             6844-T80   80mm     选配
             6844-T100  100mm    选配

                                                          应用
            Ø28mm变Ø8mm变径套(选配)                                                              盘形测头测量外径
                                                  夹持孔
                                                  Ø8mm



             型号
             6843-B8


                                                                                                               164
