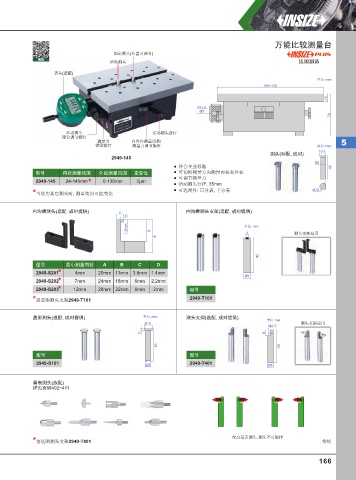

万能比较测量台
固定测头(位置可调节)
视频
活动测头 法国制造
表头(选配)
单位: mm
195×152

15
夹持孔
Ø8
78

活动测头 活动测头拨杆
限位调节螺钉
测量力 内外径测量切换/ 5
锁紧螺钉 测量力调节旋钮 单位: mm
10.5
测头(标配, 成对)
2949-145
Ø8
符合企业标准 46
型号 内径测量范围 外径测量范围 重复性 可切换测量方向测量内径和外径
可调节测量力
2949-145 24-145mm * 0-130mm 2µm 活动测头行程: 35mm
可选附件: 百分表, 千分表 Ø12
*当使用其它测头时, 测量范围可能变化

内沟槽测头(选配,成对提供) C 内沟槽测头支架(选配,成对提供)
D
1.5mm B 单位: mm
4
A 测头支架应用

42
型号 最小测量内径 A B C D
2949-S201* 4mm 20mm 13mm 3.8mm 1.4mm
Ø8
2949-S202* 7mm 24mm 18mm 6mm 2.2mm
2949-S203* 12mm 28mm 22mm 6mm 2mm 型号

2949-T101
*需选购测头支架2949-T101

盘形测头(选配, 成对提供) 单位: mm 测头支架(选配, 成对提供)
单位: mm
Ø12 测头支架应用
M2.5
2 8
46 50
型号 型号
2949-S101 Ø8 2949-T401 Ø8

量表测头(选配)
详见页码402~411

配合量表测头, 测头不可旋转
*需选购测头支架2949-T401 待续

166
